GSK983Ma-H 系統XD-40A立式加工中心Z軸換刀點偏移問題的原理分析與解決方法
一、問題背景與現象描述
在數控加工中心維修和調試過程中，Z軸的參考點與換刀點校準是機床精度穩定運行的關鍵環節。

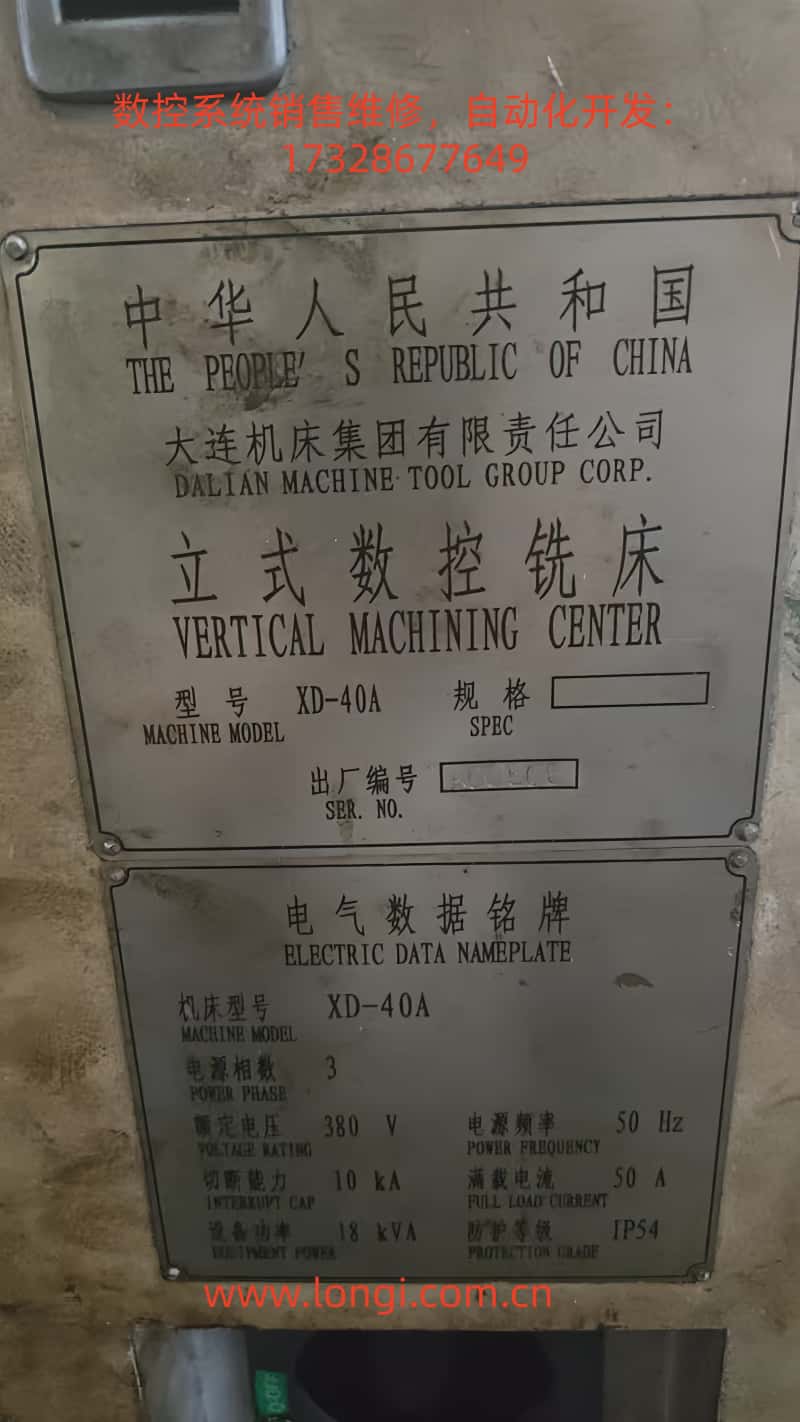

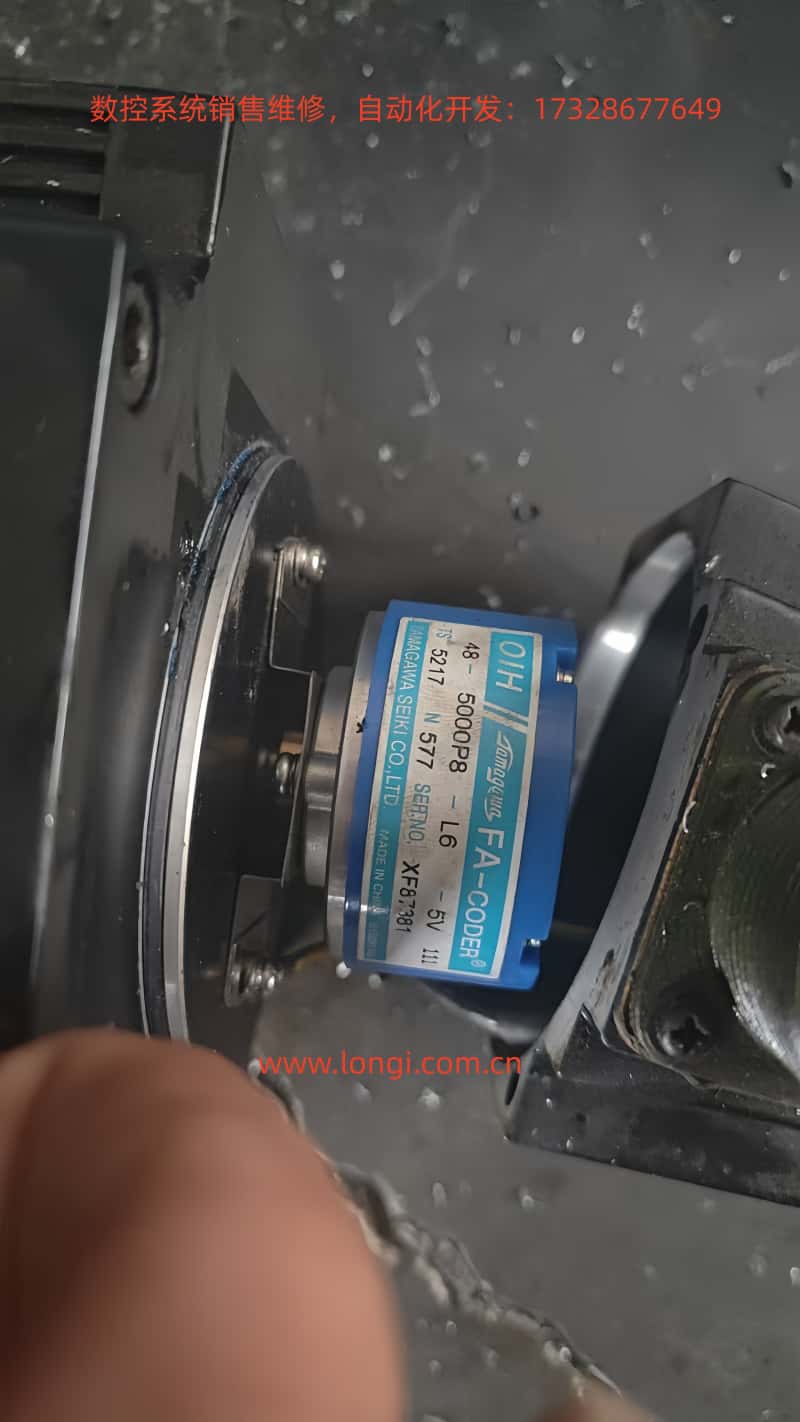

本文以一臺大連機床集團生產的XD-40A立式數控銑床為例，機床配備了廣州數控（GSK）983Ma-H系統、DA98D伺服驅動器以及山洋OIH系列5000P/R增量編碼器。該機床采用斗笠式刀庫結構，Z軸在換刀時需要精確定位到第二參考點（刀具更換位置）。

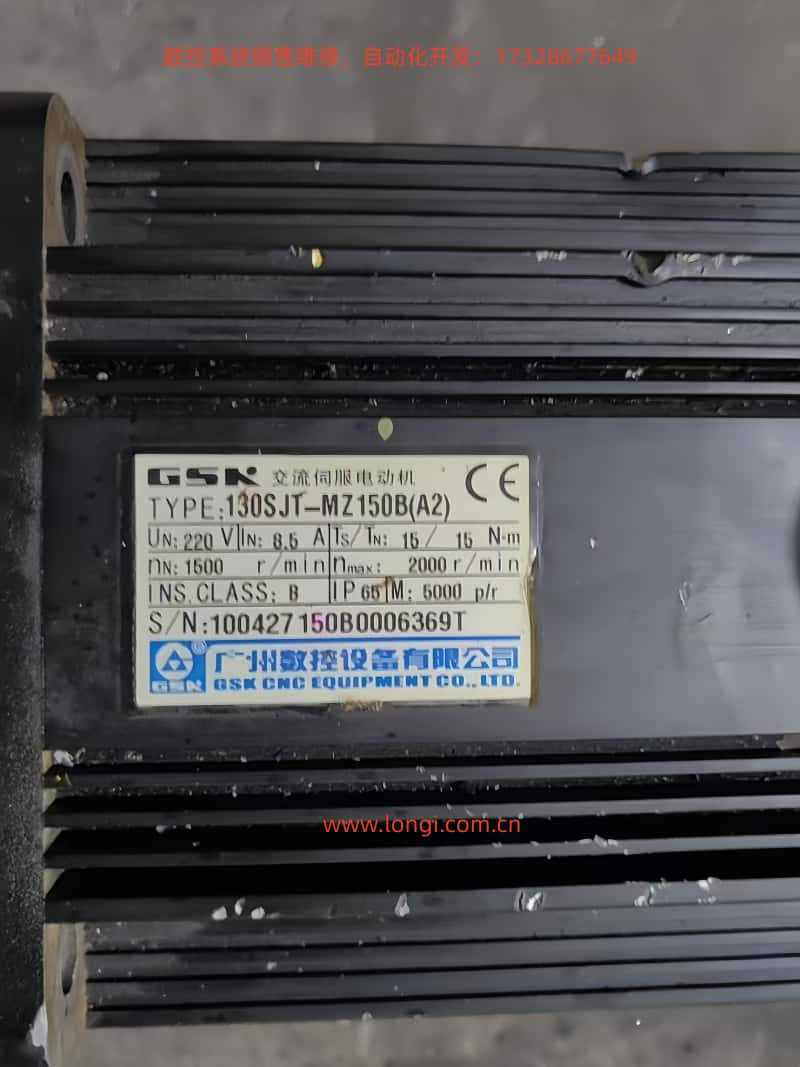

在一次例行維護中，技術人員更換了Z軸伺服電機。電機更換后，機床能夠正常啟動與回零，但在執行換刀（M06）動作時出現明顯異常：
Z軸在換刀下探過程中比原來高出約3mm，導致主軸刀柄無法準確進入刀爪，必須再手動下移約3mm才能完成換刀。
這類偏差在加工中雖不直接引發報警，卻嚴重影響換刀可靠性與刀具同心度，若不處理，可能導致刀爪卡死、主軸松刀不完全或撞刀等事故。
二、系統結構與信號關系分析
要解決問題，必須首先理解GSK983Ma-H控制系統中Z軸“參考點（回零點）”的建立邏輯。
Z軸回零定位由兩類信號共同確定：
接近開關信號（HOME或ORG） —— 用于粗定位；
編碼器Z相信號（Z-phase） —— 用于精定位。
當機床上電后，Z軸執行“回零（G28 Z0）”指令時，系統流程如下：
Z軸沿負方向或正方向移動，直到檢測到接近開關信號；
系統記錄此時編碼器的脈沖位置；
接近信號撤銷后，系統繼續尋找下一次Z相信號；
找到Z相信號時，系統將此點定義為機床坐標零點（Reference Point）；
然后根據參數0161等設置，計算出第二參考點（例如換刀點）。
換句話說，機床的Z軸零點并不是單一由接近開關決定，而是由接近信號與Z相信號之間的相位位置關系確定的。
三、更換電機后偏移的成因分析
在本案例中，接近開關、絲桿、限位機構均未調整，但換電機后出現了3mm的換刀點偏移。
結合系統原理，可以推導出根本原因如下：
1. 編碼器Z相信號相位差異
不同電機即使型號一致，其內部編碼器Z脈沖的相位相對于轉子磁極位置仍存在制造公差。
當系統執行“先找接近，再找Z相”邏輯時，Z相延遲或提前觸發，導致系統認為的零點偏離實際機械零點。
以5000線編碼器為例，Z相信號每轉出現一次，對應絲桿位移：
[
5 \text{ mm / rev} \Rightarrow 1 \text{ Z pulse = 5 mm}
]
系統可能在Z相延遲0.6轉（約3mm）處識別為零點，于是造成“參考點整體上浮3mm”。
2. 絲桿聯軸器安裝角度偏差
若電機更換后與絲桿聯軸器未完全對齊，或角度旋轉180°裝反，同樣會導致Z相信號出現時間提前或滯后，從而影響回零精度。
3. 第二參考點參數未重新標定
廣數系統使用參數0161定義“第二參考點相對第一參考點的距離”。
若在更換電機后直接恢復原參數，系統沿用舊的編碼器相位數據，必然出現換刀點偏移。
4. 編碼器極性與伺服極性匹配偏差
在少數情況下，若伺服驅動器DA98D的相位校正值（電角度）未重新標定，也會引起Z軸上電后坐標偏移，但此類偏差通常表現為回零位置不穩定，而非固定3mm。
四、參數體系與信號交互原理
為了更精確分析Z軸參考點的邏輯，需要理解GSK983Ma-H系統中與Z軸定位相關的關鍵參數。
| 參數編號 | 含義 | 功能說明 |
|---|
| 0160 | 回零方向選擇 | 確定Z軸回零運動的方向（正/負） |
| 0161 | 第二參考點距離第一參考點的距離 | 換刀點、測量點或安全高度定義 |
| 0162 | 參考點偏移量 | 部分軟件版本存在，用于補償回零誤差 |
| 0163-0165 | 快速回零速度、接近速度、Z相搜索速度 | 控制回零過程的各階段速度 |
| 0171-0175 | 各軸參考點開關邏輯 | 定義接近信號觸發方式和方向 |
通過以上參數可知，Z軸的換刀點最終坐標實際上由三部分疊加形成：
[
Z_{\text{換刀}} = Z_{\text{接近}} + \Delta Z_{Z\text{相}} + P_{0161}
]
其中：
因此，只要任意一項發生變化（尤其是Z相與接近的相位差），換刀點就會整體偏移。
五、解決思路與多種策略對比
面對“無權限修改0161參數”的情況，維修人員必須在不破壞系統邏輯的前提下恢復換刀點。
本文將幾種常見方法進行原理、風險、適用性全面對比。
| 方法 | 原理 | 適用場合 | 優點 | 風險 |
|---|
| 修改0161參數 | 改變第二參考點數值 | 有權限時 | 精準、安全 | 需密碼解鎖 |
| 調整接近開關位置 | 改變Z軸參考點起始 | 無權限時 | 簡單直接 | 改變Z軸零點，需重新標定G54 |
| 修改伺服電子齒輪比 | 改變脈沖當量 | 絲桿導程或電機不同 | 可修正比例誤差 | 全程精度被改變 |
| 修改回零偏移參數 | 軟件上補償零點偏差 | 高級調試模式 | 無機械動作 | 多數被保護鎖定 |
| 調整伺服電機相位角 | 改變Z相信號相對機械位置 | 編碼器安裝偏移時 | 校正徹底 | 操作復雜、易出錯 |
綜上所述：
六、無密碼條件下的實操解決方案
在實際維修現場，往往系統密碼未知或被廠家更改。此時可采用機械方式修正偏移。以下步驟已在XD-40A機床上驗證有效。
1. 準備工具
六角扳手；
塑料塞尺或卡尺；
絕緣手套；
校刀棒或換刀試具。
2. 確認偏移方向
觀察換刀時Z軸動作：
若Z軸停高（刀爪未接觸刀柄）→ 接近開關應上移；
若Z軸過低（壓刀）→ 接近開關應下移。
3. 調整接近開關
切斷電源；
松開Z軸回零接近開關固定螺絲；
緩慢上移約 3mm；
固定螺絲；
上電重新回零。
4. 驗證
執行以下命令：
G28 Z0
M06 T1
觀察主軸下探是否正好落入刀爪中心。若仍偏差0.5mm，可微調開關0.5~1mm。
5. 校正工件坐標
接近開關移動會導致系統Z參考點整體移動，因此需重新定義G54坐標的Z值。
可通過：
手動將刀具觸碰工件 → 按“Z軸對刀” → 設為Z=0
來更新當前工件坐標。

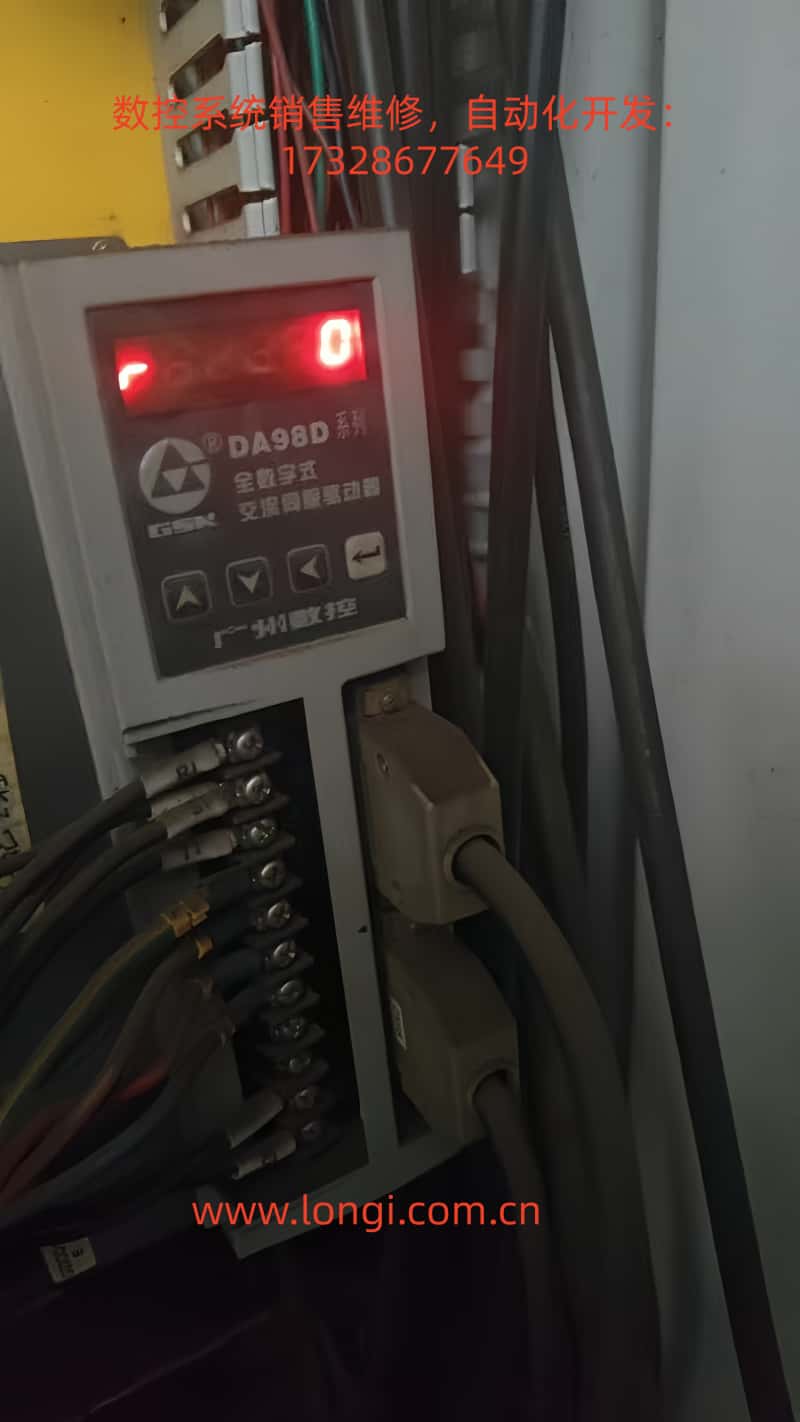

七、DA98D驅動器參數校對與輔助驗證
為確保問題不是由驅動器電子齒輪設置錯誤引起，應同時核對DA98D伺服驅動參數。
| 參數號 | 名稱 | 推薦值 | 功能說明 |
|---|
| P1.05 | 電子齒輪分子 | 20000 | 表示編碼器每轉輸出脈沖數 |
| P1.06 | 電子齒輪分母 | 1 | 保持1:1傳動 |
| P2.04 | 回零極性方向 | 按機床方向設定 | 確認與Z軸方向一致 |
| P4.01 | 伺服電機電角度自動校正 | 僅在更換電機后執行 | 校正磁極同步 |
若發現電子齒輪被誤改（例如分母非1），應恢復出廠比率以保證Z軸比例精度。
八、計算與驗證——3mm偏移對應脈沖數推算
已知：
換刀點偏移 3 mm，則對應脈沖差：
[
ΔP = 3 × 4000 = 12000 \text{ 脈沖}
]
即系統第二參考點參數0161需調整約 ±12000 以恢復換刀位置。
若系統能解鎖，則可直接：

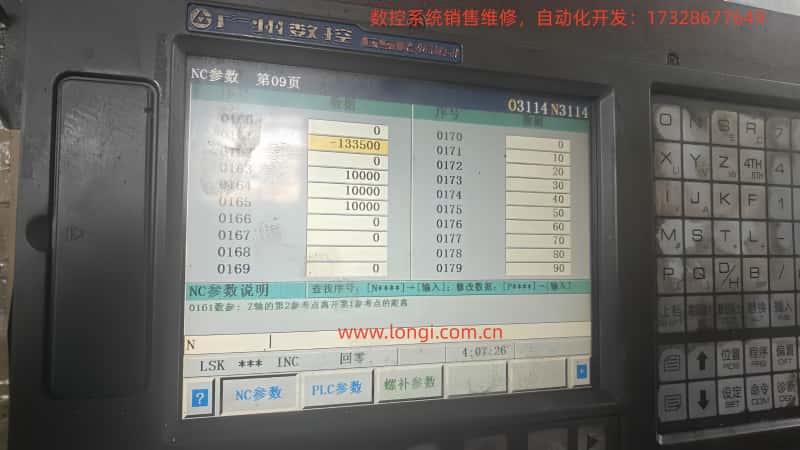

0161：-133500 → -145500
修改后保存并回零。
九、系統參數保護與解鎖方法補充
若希望從根本上恢復軟件修改權限，可通過以下方式解除983Ma-H的NC參數保護：
在主界面進入：
系統 → 參數 → NC參數
按下“設定”或“SETUP”鍵；
系統提示輸入密碼；
嘗試以下密碼組合：
983（系統默認）
889（工程師維護）
1111、0000（用戶級）
1314、8888（部分機床廠自定義）
輸入正確后屏幕下方顯示“保護解除”；
此時即可修改0161。
若上述方式無效，可在開機自檢時按住 DELETE 或 ALT+M 鍵進入維護模式，關閉“參數保護”選項。
十、深入理解：接近信號與Z相信號的協同關系
為幫助技術人員更形象地理解，以下是Z軸回零邏輯簡化示意：
↑ Z+
│
│ ┌────────────┐
│ │ 接近開關觸發區 │
│ └────────────┘
│ ↓（繼續上升）
│ [Z相信號脈沖]
└──────────────────────────────→ 時間軸
流程說明：
電機上升，檢測到接近信號 → 系統記錄位置；
接近信號撤銷后繼續上升；
檢測到Z相信號 → 立即定義為機床零點；
從零點再偏移0161指定距離 → 得到換刀點。
若換電機后Z相信號相對接近信號“滯后”，則零點被向上移動，表現為換刀點偏高。
因此，只要調整接近開關物理位置，使其在Z相信號前3mm觸發，即可抵消此滯后偏差。
十一、經驗總結與實踐要點
通過此次案例，可總結出以下經驗規律：
增量編碼器更換后必須重新標定參考點。
編碼器Z相的相位差雖小，但會導致毫米級誤差。
參數保護要做好記錄備份。
更換驅動、系統更新前應導出全部NC參數，以便恢復。
機械調整優先級低于軟件補償。
在無密碼情況下可用機械方法，但最好恢復軟件設定。
伺服電子齒輪比不應隨意更改。
這類參數只影響“每轉脈沖當量”，對換刀點無直接幫助。
斗笠刀庫機型特別依賴Z軸第二參考點0161。
若此參數錯誤，會造成自動換刀失效或撞擊事故。
維修后應執行完整驗證流程：
回零（G28 Z0）；
手動換刀（M06 T1）；
測量刀爪中心距；
校對工件坐標。
十二、結語
本文以大連機床XD-40A立式加工中心為例，詳細解析了Z軸換刀點偏移的形成機理及多種可行解決方案。通過對GSK983Ma-H系統回零邏輯、DA98D驅動器脈沖當量、編碼器Z相信號相位差等因素的綜合分析，證明了換刀點偏移3mm并非機械故障，而是信號相位差造成的系統邏輯偏移。
針對不同現場條件：
若系統可解鎖，通過修改0161參數實現完美修正；
若系統受保護，可微調接近開關位置3mm；
若導程或編碼器型號變化，則需重新校對電子齒輪比。
該案例充分說明，現代數控機床的定位精度不僅取決于機械精度，更取決于信號邏輯與軟件參數的協調統一。
理解其內在原理，才能在現場維修中做到“有理有據、有據可依”，以最小代價恢復機床性能。
