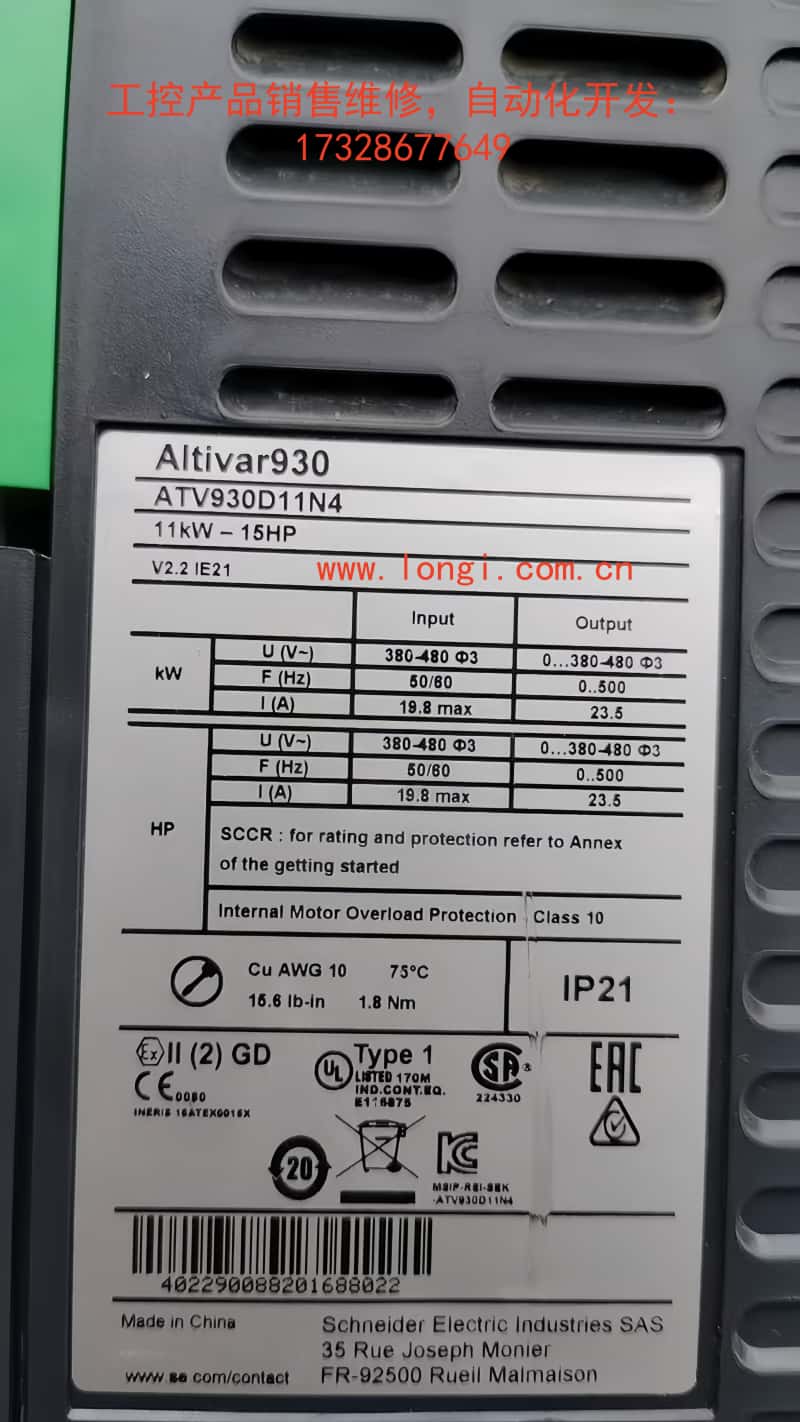

施耐德ATV930系列變頻器用戶手冊使用指南
一、變頻器操作面板功能介紹與基本設置
1.1 操作面板功能概述
施耐德ATV930系列變頻器標配圖形顯示終端(VW3A1111)，其功能包括：
1.2 密碼設置與管理
設置密碼：
進入[我的偏好]MYP-[密碼]COd菜單
設置6字符密碼（允許包含空格）
確認保存后密碼立即生效
消除密碼：
進入[我的偏好]MYP-[密碼]COd菜單
輸入當前密碼
將密碼字段清空并確認
密碼保護特性：
5次錯誤嘗試后鎖定，需管理員重新激活訪問
建議每90天更改一次密碼
使用專用密碼（不與個人密碼重復）
1.3 參數訪問限制設置
設置訪問等級：
進入[我的偏好]MYP-[訪問等級]LAC菜單
可選[標準權限]Std或[專家權限]EPr
專家權限可訪問所有參數
參數可見性控制：
受限參數設置：
進入[我的偏好]MYP-[受限參數]PPA菜單
選擇需要限制訪問的參數
1.4 恢復出廠參數設置
完整恢復方法：
進入[文件管理]FMt-[出廠設置]FCS菜單
選擇[宏配置]Ini選項
確認執行，所有參數將恢復出廠值
選擇性恢復：
通過[修改的參數]LMd菜單查看最近修改的參數
手動逐個恢復為出廠值
恢復后的驗證：
二、外部端子控制與HMI調速實現
2.1 外部端子正反轉控制配置
基本接線方案：
DI1：停止（常閉觸點）
DI2：正向脈沖
DI3：反向脈沖
設置[2/3-線控制]tCC為[3線控制]3C
DI1：正向運行（1=運行，0=停止）
DI2：反向運行（1=運行，0=停止）
設置[2/3-線控制]tCC為[2線控制]2C
2線控制模式（電平控制）：
3線控制模式（脈沖控制）：
參數配置步驟：
2.2 HMI頻率給定設置
給定通道配置：
頻率調節方法：
多通道優先級設置：
可配置多個給定通道并設置優先級
通過[給定運算]OAI菜單設置通道組合方式
2.3 混合控制模式實現
典型配置方案：
參數設置要點：
[命令通道]CMdC：[端子]tEr
[給定頻率通道]rFCC：[遠程終端]LCC
[切換模式]：設置為[固定組合]避免沖突
三、故障診斷與處理指南
3.1 常見故障代碼及解決方案
電機相關故障：
原因：電機電纜缺相或接觸不良
處理：檢查電機接線；小功率電機測試時可暫時禁用[輸出缺相分配]OPL
原因：電機速度超過限制
處理：檢查[最大輸出頻率]tFr設置（建議設為[HSP]的110%）
原因：電機熱狀態超過118%
處理：檢查[電機熱電流]ItH設置是否正確；減輕負載；檢查冷卻系統
OLF（電機過載）：
SOF（電機過速）：
OPF（輸出缺相）：
變頻器相關故障：
3.2 警告信息處理
典型警告：
直流母線電壓波動過大
檢查電網質量；必要時增加直流電抗器
風扇運行時間超過45,000小時
通過[時間計數器重置]rPr復位計數器
風扇轉速異常
檢查風扇狀態，必要時更換
FFdA（風扇反饋警告）：
FCtA（風扇計數器警告）：
DCRW（直流母線紋波報警）：
3.3 故障排查流程
查看歷史記錄：
進入[診斷]dIA-[錯誤歷史記錄]pFH菜單
分析最近15次故障記錄
狀態檢查：
檢查[變頻器狀態]HMIS
查看[其他狀態]SSt中的二級狀態
復位操作：
四、高級功能與應用技巧
4.1 電機參數優化
自整定執行：
高級電機控制：
[高級電機控制]AEMC可提升動態性能
啟用后需重新優化[速度環優化]MCL參數
4.2 應用宏配置
選擇應用類型：
參數組切換：
配置[參數切換]MLP功能
通過數字輸入或通訊切換不同參數組
4.3 通信功能配置
五、維護與安全
5.1 定期維護項目
檢查項目：
[電機運行時間]rtHH
[風扇運行時間]FPbt
[起動次數]nSM
維護復位：
5.2 安全注意事項
本指南基于ATV900系列通用編程手冊(NHA80762)編制，實際應用時應結合具體型號和固件版本驗證參數可用性。對于復雜應用場景，建議使用施耐電氣的SoMove配置軟件進行詳細調試。
