匯力西川XC-5000系列變頻器用戶手冊使用指南

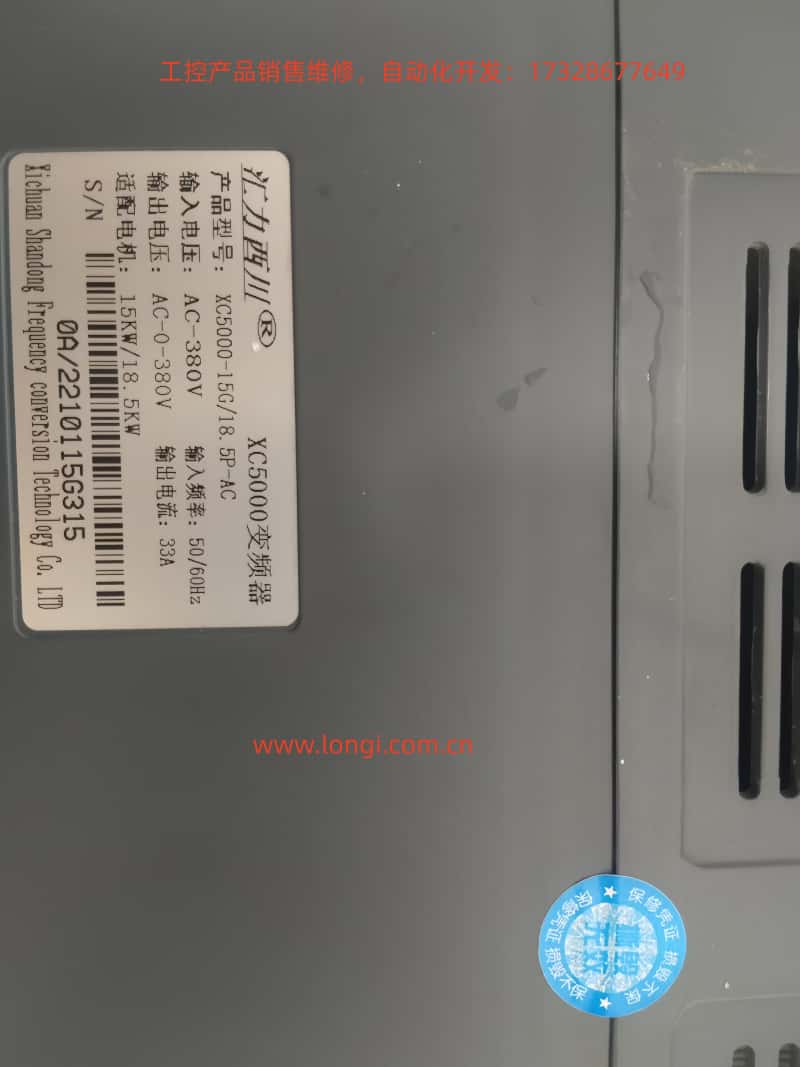

一、操作面板功能及基本設置

1.1 操作面板功能介紹

XC-5000系列變頻器操作面板采用三級菜單結構，主要功能組件包括：

• LED顯示區：

• 5位LED數碼管：顯示設定頻率、輸出頻率、監視數據及報警代碼

• 功能指示燈：

• RUN：運行狀態指示

• LOCAL/REMOT：控制方式指示（面板/端子/通訊）

• FWD/REV：正反轉指示

• TUNE/TC：調諧/轉矩控制/故障指示

• 按鍵功能：

• 編程鍵(PRG)：一級菜單進入/退出

• 確認鍵(ENTER)：菜單進入/參數確認

• 遞增/遞減鍵(▲/▼)：數據增減

• 移位鍵(?)：顯示參數選擇/修改位選擇

• 運行鍵(RUN)：鍵盤運行控制

• 停止/復位鍵(STOP/RES)：停止運行/故障復位

• 多功能選擇鍵(MF.K)：根據F7-01定義功能

1.2 參數初始化設置

• 恢復出廠參數（不包括電機參數）：

• 設置FP-01=1后確認

• 清除運行記錄信息：

• 設置FP-01=2后確認

• 恢復用戶備份參數：

• 設置FP-01=501后確認

• 注意事項：

• 初始化操作必須在停機狀態下進行

• 初始化后需重新設置運行參數

• 矢量控制模式下需重新進行電機參數辨識

1.3 密碼設置與管理

• 設置密碼：

• 進入功能碼FP-00設置4位數字密碼（1-65535）后確認

• 密碼保護生效：

• 密碼設置后退出功能碼編輯狀態即生效

• 取消密碼保護：

• 使用密碼進入參數設置，將FP-00設為0后確認

1.4 參數訪問限制設置

• 功能組顯示控制（FP-02）：

• 個位：U組顯示選擇

• 十位：A組顯示選擇

• 個性參數組顯示控制（FP-03）：

• 個位：用戶定制參數組顯示選擇

• 十位：用戶變更參數組顯示選擇

• 功能碼修改屬性（FP-04）：

• 設置參數是否可修改（0可修改/1不可修改）

• 廠家參數保護：

• 標有"*"的參數禁止用戶修改

二、外部端子控制與調速設置

2.1 外部端子正反轉控制

• 硬件接線：

• DI1-COM：正轉運行信號輸入

• DI2-COM：反轉運行信號輸入

• 控制電源接線：+24V-COM提供+24V電源

• 控制信號接線（兩線式控制）：

• 參數設置：

• 命令源選擇：F0-02=1

• 端子功能定義：F4-00=1（DI1為正轉），F4-01=2（DI2為反轉）

• 端子命令方式：F4-11=0

• 反轉控制使能：F8-13=0

2.2 外部電位器調速設置

• 硬件接線：

• 電位器兩端接+10V和GND，滑動端接AI1-GND

• 推薦電位器規格：阻值1kΩ-5kΩ，功率0.5W以上

• 參數設置：

• 頻率源選擇：F0-03=2

• AI曲線設置：F4-13=0.00V，F4-14=0.0%，F4-15=10.00V，F4-16=100.0%

• 頻率范圍限定：F0-10=50.00Hz，F0-12=50.00Hz，F0-14=0.00Hz

三、故障診斷與處理

3.1 常見故障代碼及解決方法

3.2 故障信息查詢與復位

• 故障歷史查詢：

• F9-14～F9-16：記錄最近三次故障類型

• F9-17～F9-46：記錄故障時的運行狀態參數

• 故障復位方式：

• 面板復位：按STOP/RES鍵

• 端子復位：DI端子設為9

• 通訊復位：通過Modbus通訊發送復位命令

3.3 故障保護動作設置

• 故障動作選擇1（F9-47）：

• 個位：電機過載動作

• 十位：輸入缺相動作

• ...

• 故障動作選擇2（F9-48）：

• 個位：編碼器故障動作

• 十位：參數讀寫異常動作

• 故障動作選擇3（F9-49）：

• 個位：自定義故障1動作

• 十位：自定義故障2動作

四、高級功能與應用實例

4.1 多電機控制功能

• 電機參數組選擇：

• F0-24選擇當前電機參數組

• 電機參數設置：

• 第一組：F1組（電機參數）、F2組（矢量參數）

• 第二組：A2組（電機參數）、A5組（矢量參數）

• 切換注意事項：

• 必須在停機狀態下切換

• 切換后應檢查電機轉向

4.2 PID控制功能應用

• 基本參數設置：

• FA-00：PID給定源選擇

• FA-02：PID反饋源選擇

• PID參數設置：

• FA-05：比例增益Kp1

• FA-06：積分時間Ti1

• FA-07：微分時間Td1

4.3 通訊功能配置

• 基本參數設置：

• Fd-00：波特率設置

• Fd-01：數據格式

• Fd-02：本機地址

• 通訊控制：

• 運行命令：通訊地址0x1001

• 頻率給定：通訊地址0x1000

五、維護與保養

5.1 日常維護要點

• 定期檢查項目：

• 檢查散熱風扇運轉

• 清除散熱器灰塵

• 檢查接線端子

• 檢查電解電容

• 維護周期建議：

• 日常：檢查運行狀態

• 每月：清潔散熱器

• 每年：全面檢查

5.2 長期存放注意事項

• 存放環境要求：

• 溫度：-20℃～+60℃

• 濕度：≤95%RH（無凝露）

• 重新啟用檢查：

• 測量主回路絕緣電阻

• 檢查控制板

5.3 壽命預測與更換

• 易損件壽命參考：

• 電解電容：約8-10年

• 冷卻風扇：約3-5萬小時

• 更換注意事項：

• 切斷電源10分鐘后操作

• 更換后需檢查參數設置

結論

XC-5000系列變頻器功能強大、性能優越。通過本指南，用戶可全面掌握其操作面板使用、參數設置、外部控制及故障診斷等核心技能。正確的安裝、參數設置和維護保養是確保變頻器長期穩定運行的關鍵。建議用戶參考本指南，并結合具體工況進行適當調整，以充分發揮XC-5000變頻器的性能優勢。
