Chmairss VGS30A 空氣壓縮機 VEMC 變頻器 Err14 故障原理與維修實錄
一、前言
在現代螺桿式空氣壓縮機中，變頻驅動系統（VFD）起著至關重要的作用，它影響著電機的啟動方式、能耗水平以及整個空壓機系統的穩定性與壽命。Chmairss VGS30A機型采用VEMC 22kW變頻器作為主驅動控制核心，通過調節電機頻率實現恒壓調速運行。然而，在長期運行中，VEMC變頻器出現Err14（模塊過熱）故障，是現場工程師常遇到的停機問題之一。本文將結合實際維修案例，對VEMC變頻器Err14故障進行系統剖析，提供完整的技術思路與參考。
二、故障現象與報警界面

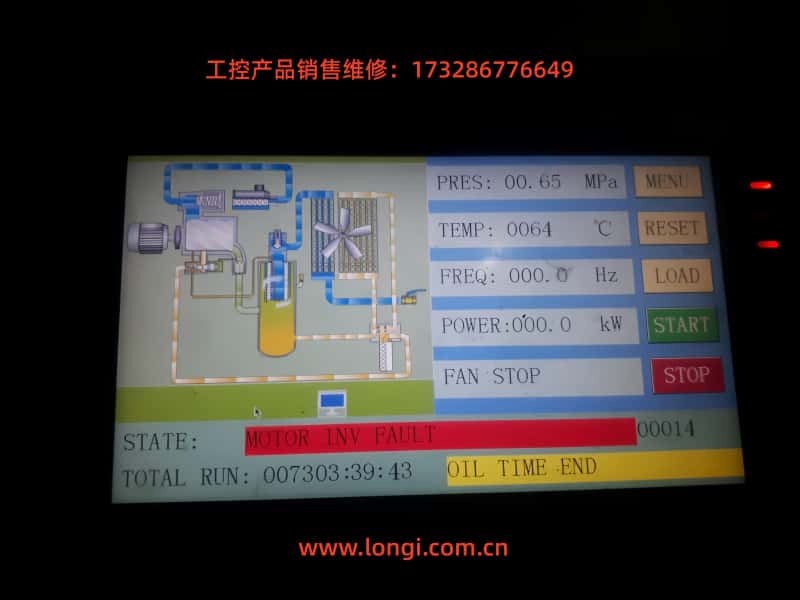

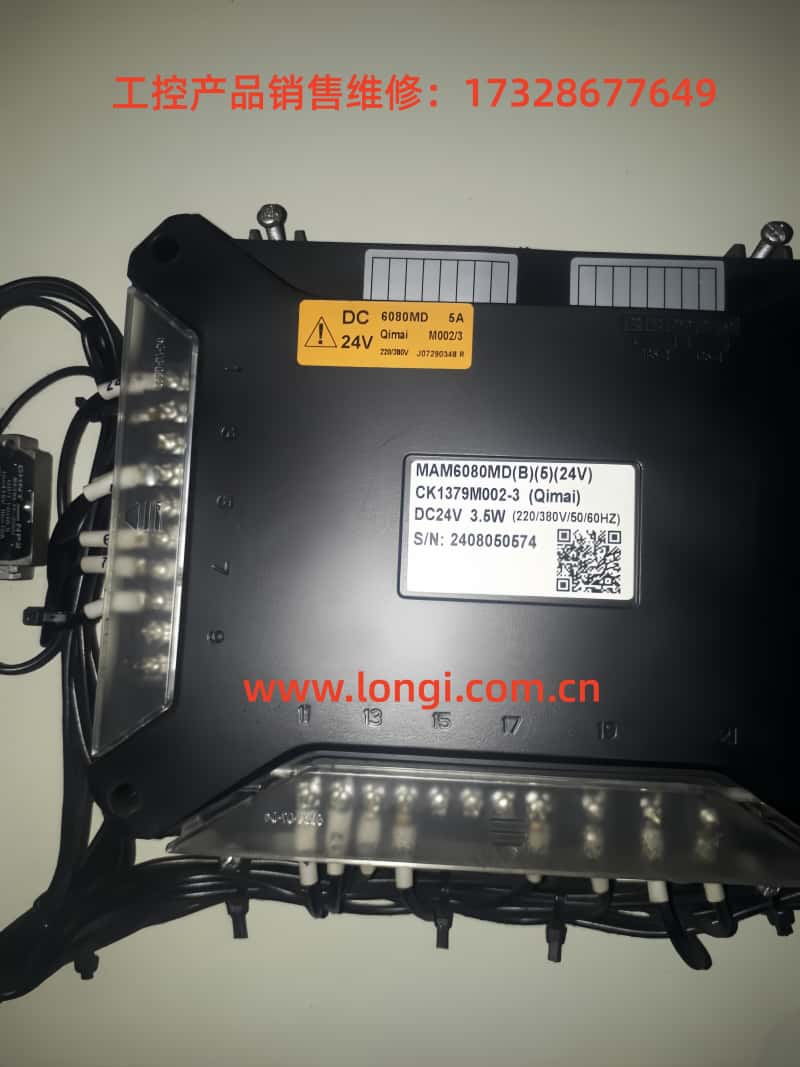

1. 控制屏顯示
空氣壓縮機主控制屏上連續顯示：
STATE: MOTOR INV FAULTCODE: 00014
并記錄多條歷史報警信息（024–028號通道），全部為“MOTOR INV FAULT”。
2. 變頻器顯示

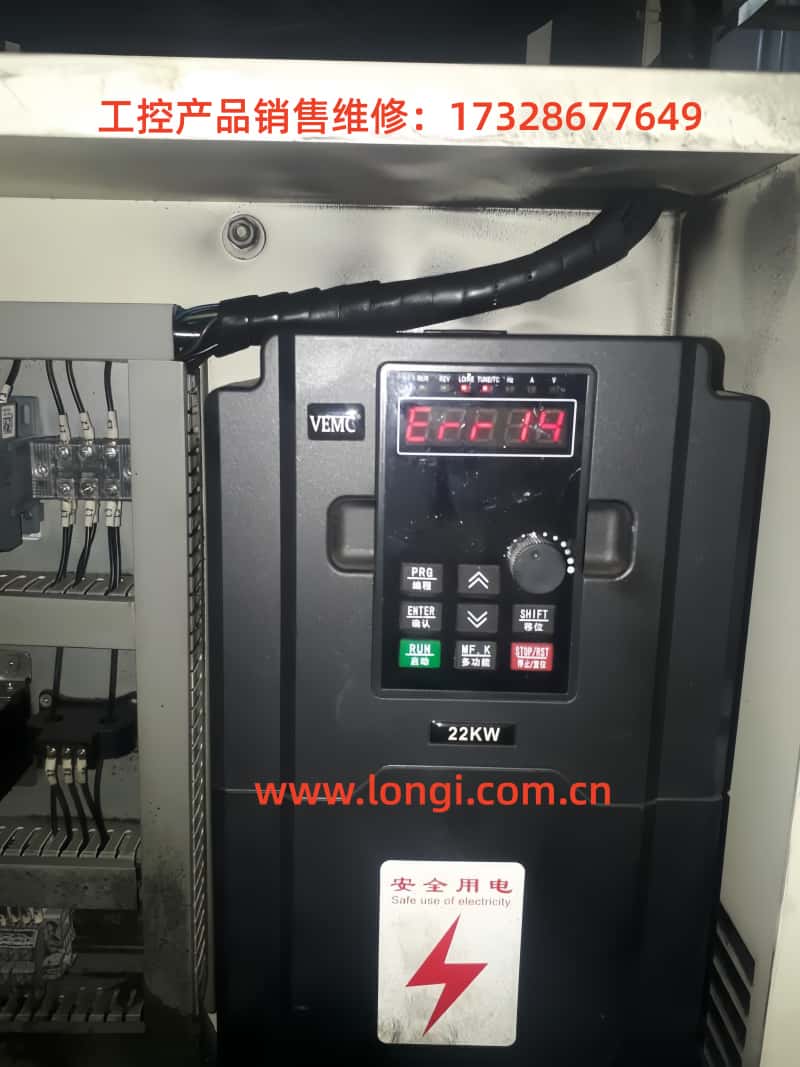

VEMC變頻器面板顯示：
Err14
操作面板紅燈亮，無法啟動，主接觸器吸合后立即斷開。
3. 控制邏輯反饋
壓縮機主控PLC接收到變頻器故障反饋信號，強制停止運行。系統進入保護狀態，電機頻率顯示0Hz，功率顯示0kW，運行時間凍結。
三、Err14故障定義與內部原理
根據VEMC官方資料，Err14表示“模塊過熱（Module Overheat Fault）”。其檢測原理是通過IGBT模塊上的熱敏電阻（NTC）實時檢測溫度，并由驅動板內置的A/D轉換電路將其電壓信號反饋給控制CPU。
正常溫度范圍：25°C ~ 75°C
報警溫度閾值：85°C
故障動作閾值：95°C（超過即觸發Err14）
若溫度信號開路、短路、異常突變或模塊實際溫度過高，均會引起Err14報警?？刂葡到y為防止模塊熱擊穿，會立即關閉PWM輸出，使電機停機。
四、導致Err14的五大核心原因分析
1. 冷卻通道堵塞或風扇故障
變頻器長期運行在粉塵、油氣或高溫環境下，風道易積灰。風扇轉速下降或完全停止，散熱效率顯著降低，模塊溫度迅速上升。
現場特征：風扇不轉、噪音大或運行幾分鐘即報警。
2. 機柜環境溫度過高

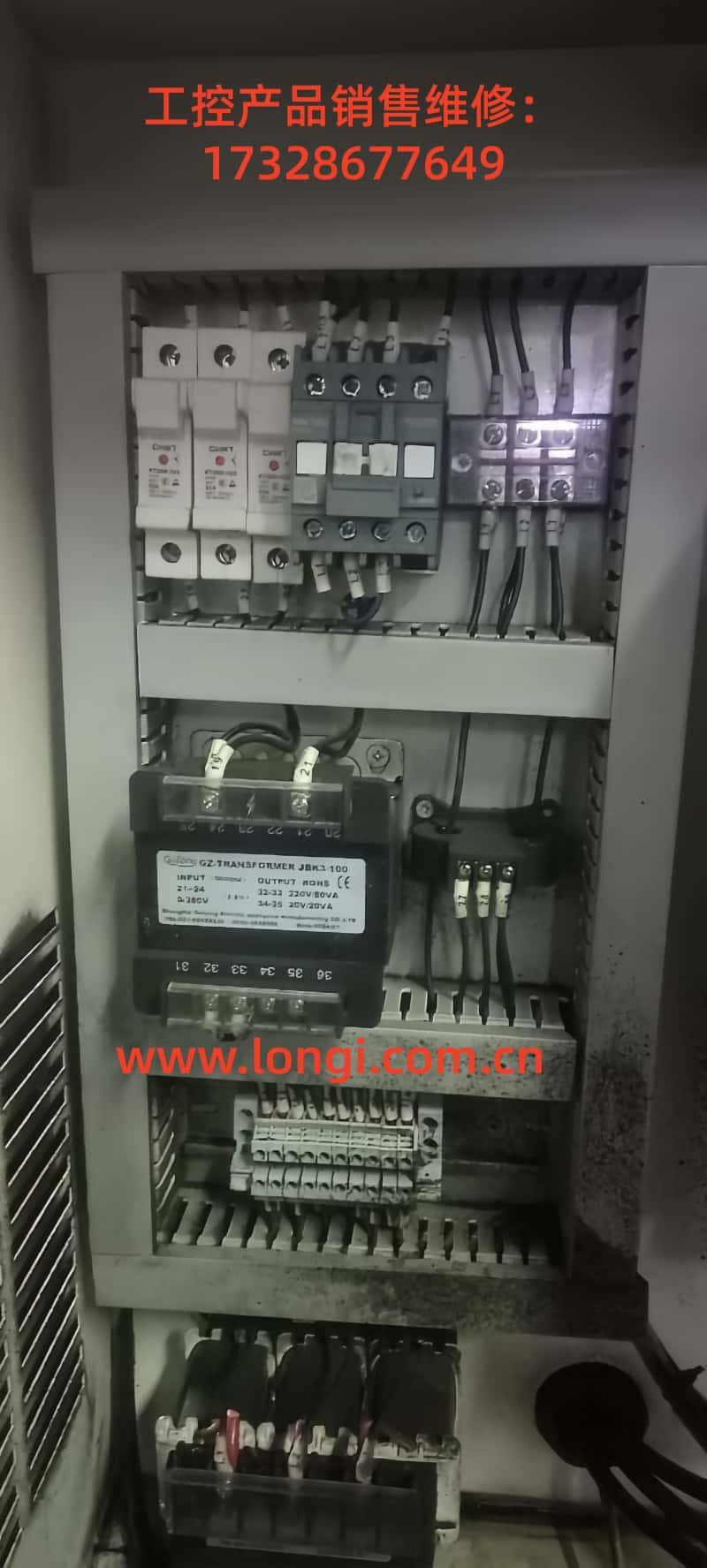

壓縮機柜多為密閉結構，若散熱風扇失效或靠近熱源，內部溫度輕易超過45℃。VEMC變頻器內部溫升疊加后，熱敏電阻檢測溫度可能瞬間超限。
現場特征：夏季高溫或通風不良環境下更易發生。
3. 熱敏電阻（NTC）損壞或接觸不良
NTC熱敏電阻焊接在功率模塊附近，用于測量溫度。長時間振動、焊點氧化或潮濕環境可能導致阻值異常，使控制電路誤判為過熱。
現場特征：開機即報警、模塊實際不熱。
4. IGBT功率模塊老化或損壞
模塊內部結溫長期高于設計值，會造成熱阻上升、結溫失控。某一相模塊內部短路時，局部發熱劇烈，也會觸發過溫報警。
現場特征：通電即報警或帶載時瞬間跳閘。
5. 控制板采樣電路異常
控制板上溫度采樣放大電路或A/D芯片老化，信號失真。即便實際溫度正常，CPU仍誤判為超溫。
現場特征：Err14常亮，冷機也無法復位。
五、現場診斷步驟（詳細流程）
步驟1：風扇與風道檢查
通電后觀察風扇是否隨變頻器上電啟動。
若不轉，測量風扇電源端子電壓（一般為DC12V或DC24V）。
若電壓正常而風扇不轉，則風扇損壞；若無電壓，則主板輸出故障。
清潔風道灰塵、濾棉及內部散熱片。
步驟2：環境溫度測量
步驟3：檢查熱敏電阻NTC
斷電10分鐘，拆下功率板；
測量NTC兩端阻值（常溫下約10kΩ）；
用熱風槍加熱，阻值應隨溫度下降；
若阻值不變或無窮大，則NTC損壞；
更換同型號NTC，注意極性焊接牢固。
步驟4：功率模塊檢測
使用萬用表二極管檔測量U-V-W三相與正負母線間導通；
任一相短路或阻值過低（< 0.3Ω）均表明IGBT模塊擊穿；
檢查散熱片是否緊固、導熱硅脂是否干涸；
若導熱不良，應重新上硅脂并加固螺栓。
步驟5：控制板信號驗證
若更換風扇與NTC后仍報錯：
六、維修過程實例記錄
本次維修的Chmairss VGS30A壓縮機現場情況如下：
環境溫度：約38°C
設備運行時間：7303小時
故障現象：啟動后幾秒Err14，風扇無運轉聲
檢查與維修記錄：
維修后重新上電測試，變頻器啟動正常，運行30分鐘后模塊溫度穩定在58°C，系統恢復正常。
七、原理延伸：模塊過熱的電氣機理
1. IGBT模塊功耗與結溫
IGBT模塊在導通與關斷過程中存在開關損耗，其功耗約為：
[
P_{loss} = P_{on} + P_{sw} = V_{CE} \cdot I_C + \frac{1}{2}V_{CE}I_Cf_{sw}t_{on/off}
]
當散熱不良時，熱量無法有效傳導，結溫上升導致電阻增大，形成正反饋熱失控。
2. 熱阻與導熱介質
導熱硅脂或絕緣片（如鋁氧化陶瓷）用于降低模塊與散熱片間的熱阻。一旦干涸或老化，熱阻上升數倍，局部溫度飆升，觸發Err14。
3. 過溫保護的閾值邏輯
控制板CPU每隔數百毫秒采樣一次溫度電壓信號：
八、預防與維護建議
通過周期性維護，可顯著延長VEMC變頻器與IGBT模塊壽命，避免因熱擊穿造成高額損失。
九、結語
本次Chmairss VGS30A空氣壓縮機VEMC變頻器Err14故障案例，充分說明了熱管理在變頻系統中的關鍵作用。從表面上看，這只是一個簡單的“模塊過熱”報警，但其背后往往隱藏著風道堵塞、導熱不良、溫度檢測異常等多層次問題。維修工程師若能從電氣原理、散熱結構、傳感檢測三方面系統分析，就能迅速定位并排除故障。
經驗表明，超過70%的Err14故障可通過清理風道、檢查風扇和重新涂硅脂解決；而剩余30%的故障，則涉及電路板檢測與模塊更換。掌握這些思路，不僅能節約維修時間，更能積累判斷經驗，為后續類似機型的維護提供可復制的方案。
