一、設備簡介
美國TSI Incorporated生產的VelociCalc 9565系列多功能風速儀是通風系統檢測與潔凈環境氣流監測的經典儀表之一。
其核心設計理念是模塊化：主機通過標準7針迷你DIN接口可接入不同探頭（Velocity、Temperature、Humidity、CO、CO?、VOC等），實現多種空氣參數同步測量。
本文所涉及的設備型號為：

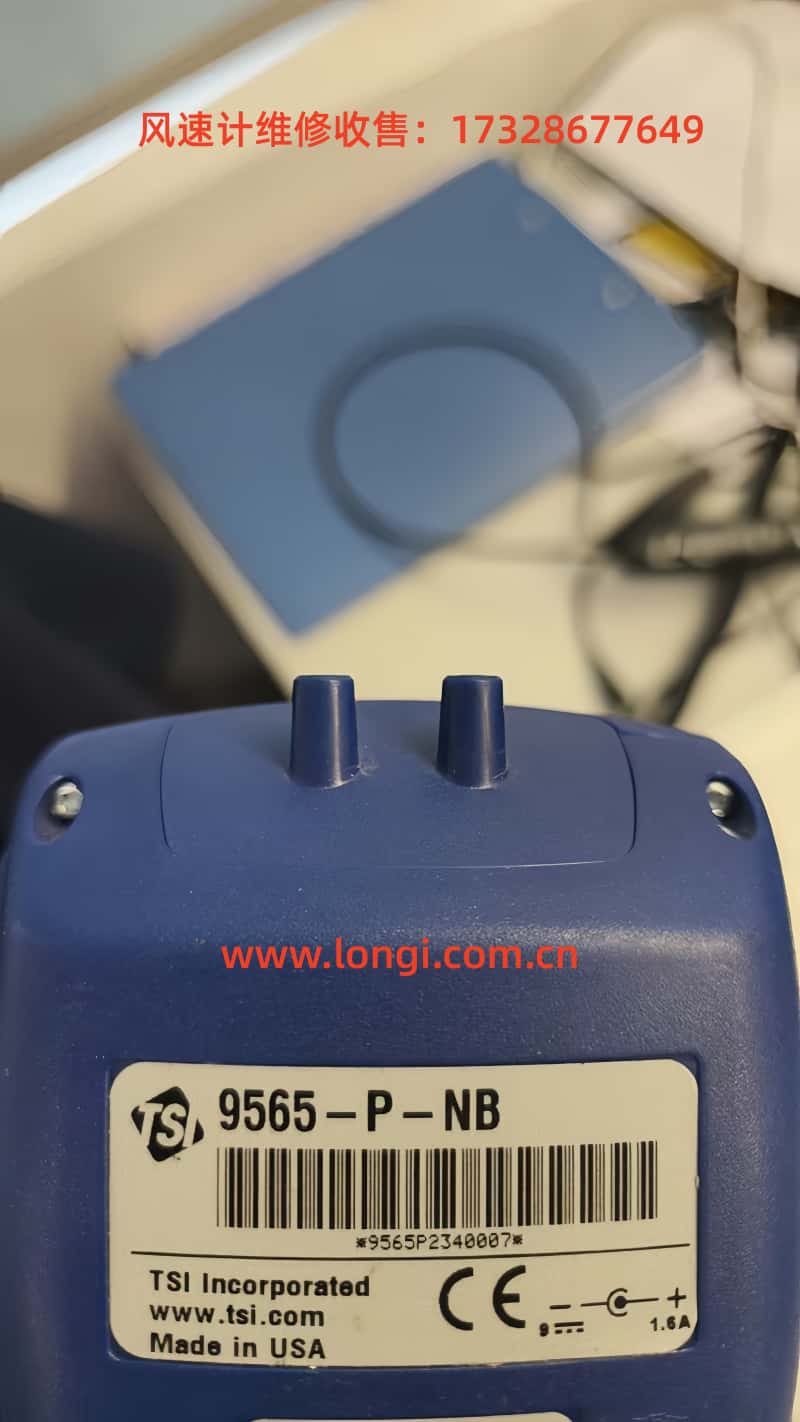

主機：TSI 9565-P-NB
含差壓傳感器（Pressure Sensor），但無藍牙模塊（No Bluetooth）。

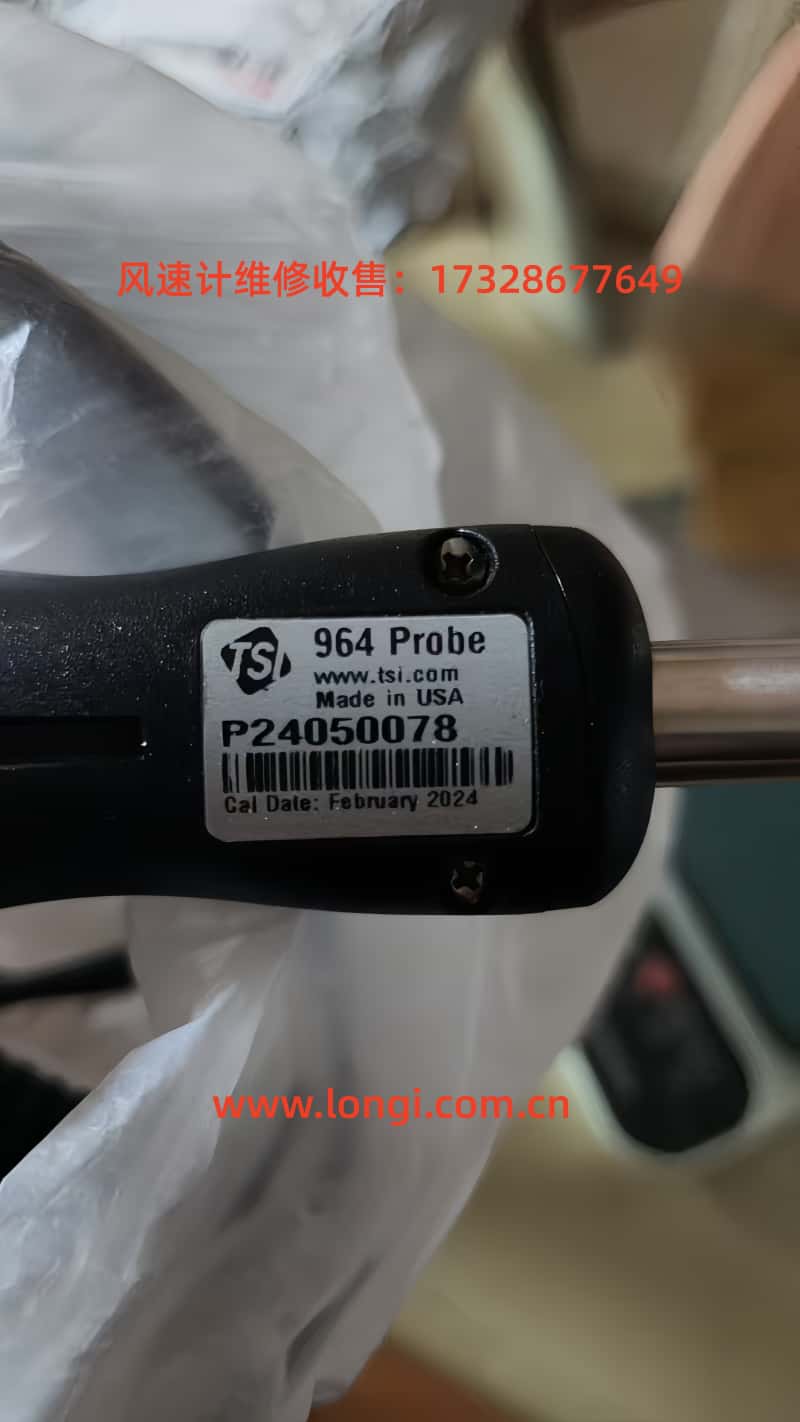

探頭：TSI 964 Probe
熱式風速+溫濕度探頭（Air Velocity, Temperature and Humidity Straight Probe）。
兩者配合可同時輸出風速、風量、溫度、相對濕度、差壓等關鍵參數。典型應用場景包括：
實驗室通風柜風速測試
潔凈廠房層流均勻性檢測
空調系統風口風量平衡測量
HVAC 系統調試與節能評估
二、工作原理與結構說明
1. 熱式風速測量原理
TSI 964探頭內部采用恒溫差熱膜式傳感器（Hot-film Anemometer）。
其原理如下：
探頭中微型鉑絲受電加熱，形成溫度差ΔT；
當氣流流經探頭，熱量被空氣帶走；
為保持恒溫差，電橋自動調節加熱電流；
維持該ΔT所需的功率與氣流速度成平方關系。
經過標定曲線換算，即可得到風速v (m/s)。
探頭內還包含溫濕度補償電路，用以修正空氣密度與溫度變化帶來的誤差。
2. 差壓測量模塊
9565-P-NB主機內部帶有±15 in.H?O（±3735 Pa）高精度差壓傳感器，通過正負兩個氣口可實現：
3. 主機與探頭接口

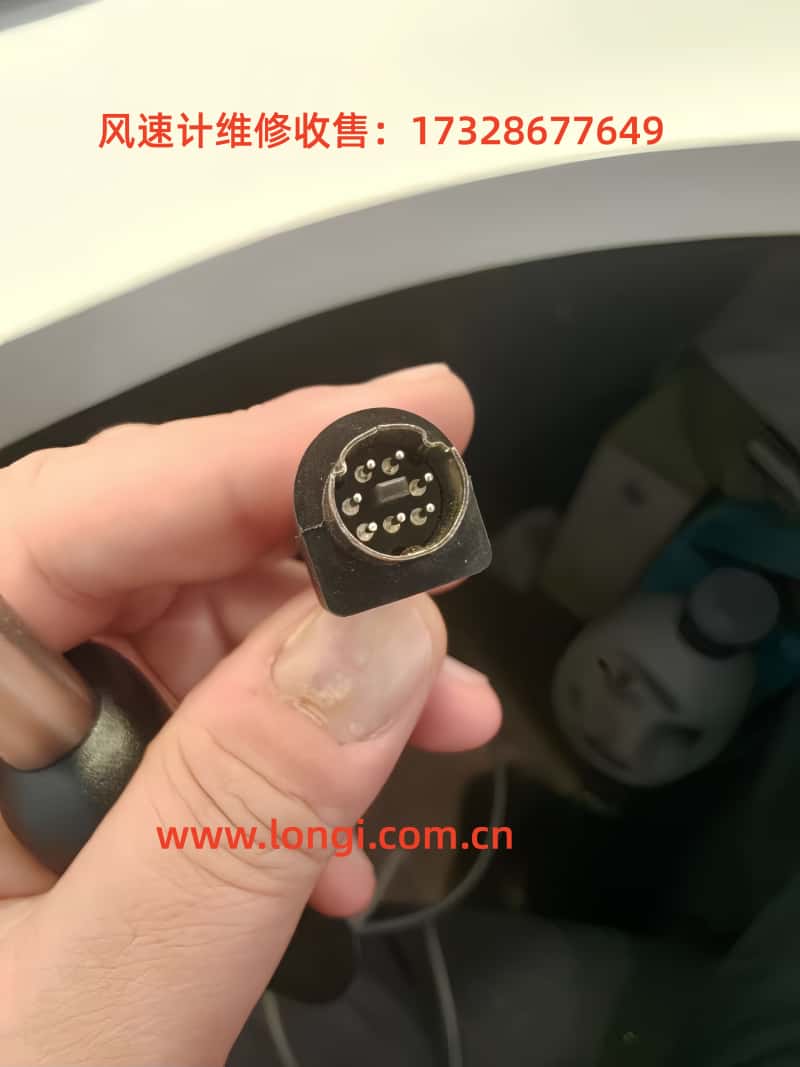

主機底部的7針Mini-DIN接口同時承擔以下功能：
當探頭接入后，主機會自動識別型號與校準系數（Probe ID EPROM），并在屏幕上顯示對應參數選項。若識別失敗，則會出現“Probe Error”或風速為0的現象。
三、正常測量與操作要點
1. 上電與預熱
根據手冊第3章要求，儀器上電后應預熱約5分鐘，以使差壓與風速傳感器溫度穩定，然后再執行“Zero Pressure”操作。
2. 探頭安裝與方向
探頭上有一個方向定位點（orientation dimple），使用時應面向來流方向；
至少3英寸探頭段應置于氣流中，以確保溫濕度傳感器完全暴露；
拉伸伸縮桿時應握住金屬管而非電纜，防止內部線纜斷裂。
3. 顯示與測量設置
用戶可在Display Setup菜單中選擇最多5個顯示參數（1個主顯示+4個副顯示）。
常見配置為：
注意：Pitot Velocity與AF Probe Velocity不能同時開啟，否則系統只取一個通道。
四、故障現象分析：風量為0的本質原因
在用戶反饋中，“風速、風量為0，差壓仍有讀數”是最典型的異?，F(xiàn)象。
結合實測照片與官方手冊，可歸納為以下幾種可能性：
1. 探頭識別失敗（最常見）
當主機未能識別964探頭的EPROM數據時，顯示界面僅保留主機內部測量項（如差壓、溫度、Baro Press），風速、風量均為0.00 m/s。
手冊中“Probe is plugged in, but instrument does not recognize it”條目給出的處理方法是：
Cause: Probe was plugged in when instrument was ON.
Action: Turn instrument OFF and then turn it back ON。
若重新插拔仍無效，說明：
2. 探頭測量元件燒毀
964探頭內部的熱膜傳感元件極細（直徑 < 100 μm），若在高溫、高濕或含塵環境使用，極易燒斷。
損壞后：
主機仍能識別型號；
但風速始終為0.00；
無“Probe Error”提示。
這是“表面正常但數值為0”的典型特征。
建議使用萬用表檢測插頭各針腳間阻值（應有數百至數千歐），若完全開路則已損壞。
3. 測量模式設置錯誤
在Display Setup或Flow Setup中，若未啟用“Velocity”或“Flow”項，屏幕將不顯示風速數據。
此外，若Flow被設為Primary，而Velocity未設為Secondary，也會導致Flow不顯示。
4. 探頭線纜或接口接觸不良
頻繁插拔或彎折會導致內部線纜斷裂。
建議：
5. 主機接口損壞
若換用正常探頭仍無識別，則主機底部7針接口焊點或采樣電路損壞，需要工廠級維修。
TSI手冊建議此類情況“Factory service required on instrument”。
五、系統化排查流程
| 步驟 | 檢查項目 | 說明與判定 | 處理建議 |
|---|
| ① | 重啟并重新插拔探頭 | 確保在斷電狀態下插入 | 若恢復正常，為軟件識別問題 |
| ② | 查看“Probe Info”菜單 | 是否能顯示Probe 964 Serial No. | 若空白，接觸或ID電路故障 |
| ③ | 切換Display Setup | 啟用Velocity與Flow顯示項 | 若數值仍為0，則硬件問題 |
| ④ | 換另一支探頭 | 用已知正常964探頭驗證 | 若正?！筋^壞；若仍為0→主機壞 |
| ⑤ | 檢測針腳阻值 | 熱絲開路判定 | 探頭需更換或返廠維修 |
| ⑥ | 校準或恢復出廠設置 | 檢查內部配置異常 | 若仍無效→送TSI授權服務中心 |
六、維護與校準建議
1. 日常維護
避免在含油煙、粉塵或強風區域長時間使用；
每次使用后應用干燥空氣輕吹探頭口，保持潔凈；
存放時應放入防潮盒，避免高溫暴曬；
長期不用時應取出主機電池以防腐蝕。
2. 校準周期
TSI官方建議每年送校一次以保持測量精度，并可通過CALIBRATION菜單執行現場微調。
但需注意：現場校準僅為微調，完整校準須返廠。
3. 校準點參考
| 參數 | 校準范圍 | 精度要求 |
|---|
| 風速 | 0 – 50 m/s | ±3%讀數或±0.015 m/s |
| 溫度 | –10 – 60 °C | ±0.3 °C |
| 相對濕度 | 5 – 95 %RH | ±3 %RH |
| 差壓 | ±3735 Pa | ±1 %讀數±1 Pa |
七、深入理解：熱式風速探頭損壞的機理
熱膜式風速探頭是高靈敏但脆弱的器件。
其失效模式主要包括：
電熱絲燒斷：電路短暫過流或接觸瞬斷造成瞬間高溫；
污染沉積：灰塵附著改變散熱特性，導致讀數偏低；
濕氣冷凝：水汽附著形成絕緣層或擊穿；
線纜斷裂：反復彎折導致內部導線疲勞斷線。
其中第1與第4類最為常見，也是導致“0 m/s”最直接的原因。
在維修時應重點檢查：
八、實際維修案例總結
案例背景
某實驗室使用TSI 9565-P-NB與964探頭測量通風柜排風量。設備使用約三年，近期出現：

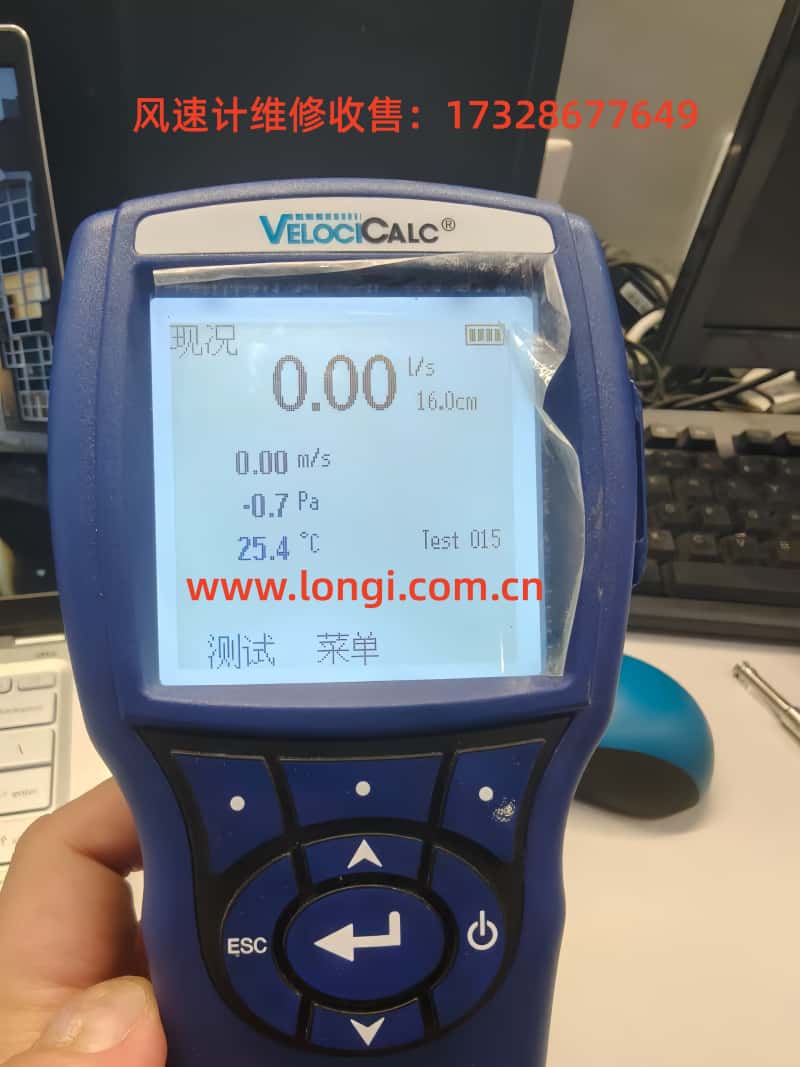

啟動后顯示正常、差壓值波動、但風速與風量始終為0.00 m/s、0.00 L/s。
檢查過程
探頭信息中能識別型號與序列號 → 主機通訊正常；
拔插探頭多次仍為0；

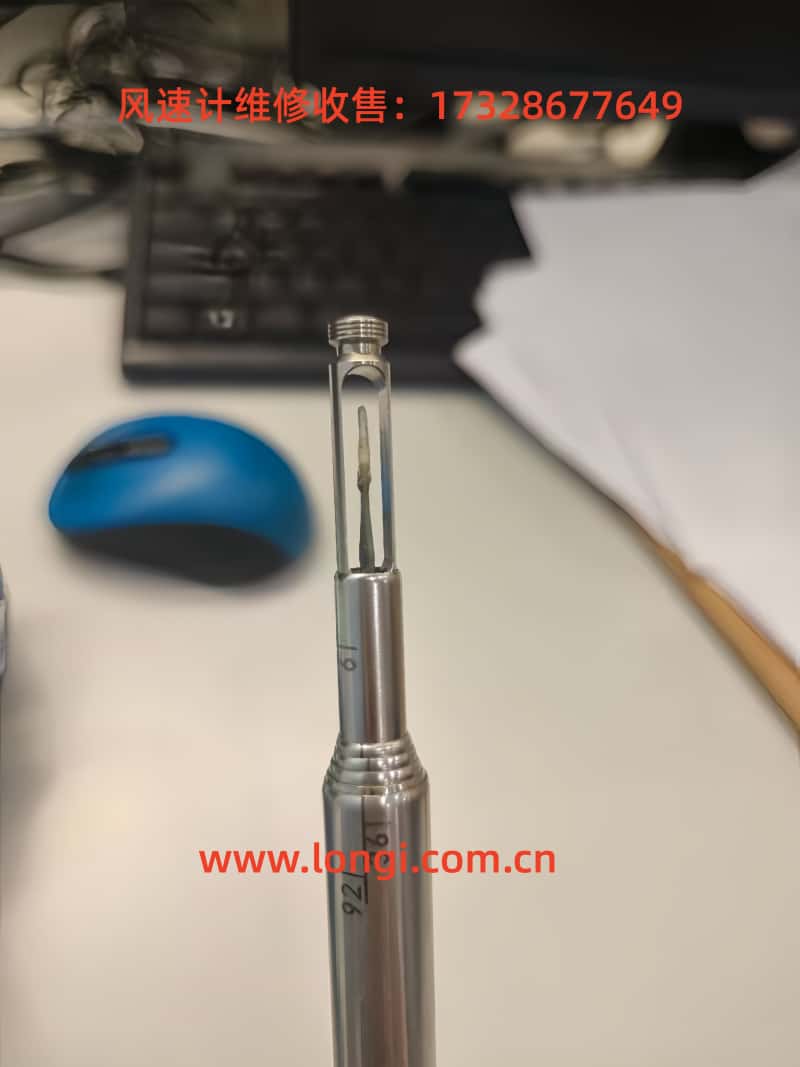

打開探頭頭部，發現熱膜傳感元件發黑；
萬用表測量探頭信號針腳阻值：開路；
→ 判斷熱膜元件燒毀。
維修處理
**結論：**風速為0 的原因確認為探頭熱膜開路。
九、延伸討論：差壓功能的驗證
雖然風速通道失效，但9565-P-NB仍可通過Pitot管+差壓端口進行空氣流速計算。
連接方式：
當風速探頭失效時，可作為臨時替代方案繼續進行通風測試。
十、安全與使用注意事項
勿在高壓電環境使用：探頭金屬部分可能導致觸電風險；
勿試圖自行拆解主機：會使質保失效；
操作溫度限制：主機 5 – 45 °C，探頭 –10 – 60 °C；
最大過壓：7 psi（48 kPa），超過則可能損壞壓力傳感器。
十一、結語
TSI 9565-P-NB風速儀作為一款高精度多功能通風檢測設備，集成差壓、風速、溫濕度測量于一體，結構緊湊、界面友好。
但在長期使用中，“風量為0”的現象往往不是主機故障，而是探頭識別異?；騻鞲性p壞所致。
通過規范操作（斷電插拔、正確預熱、定期清潔與年檢校準），可有效延長探頭壽命并確保測量準確性。
對于維修工程師而言，熟悉其接口定義、信號路徑與故障表現，是快速定位問題、減少停機損失的關鍵。
而對技術管理人員，建立年度校準與設備檔案制度，則是保障HVAC系統檢測數據可靠性的基礎。
