高精度 3D 光學干涉測量系統，采用 Zygo 公司 FPM（Full Phase Measurement）干涉頭，可實現亞納米級表面形貌測量，適用于半導體、精密光學元件、MEMS 微結構檢測等高端工業領域。
產品概述
Zygo-FPM G3.5HS2 是由日本東朋テクノロジー株式會社（Toho Technology Co., Ltd.）生產的三維柱高檢測裝置。

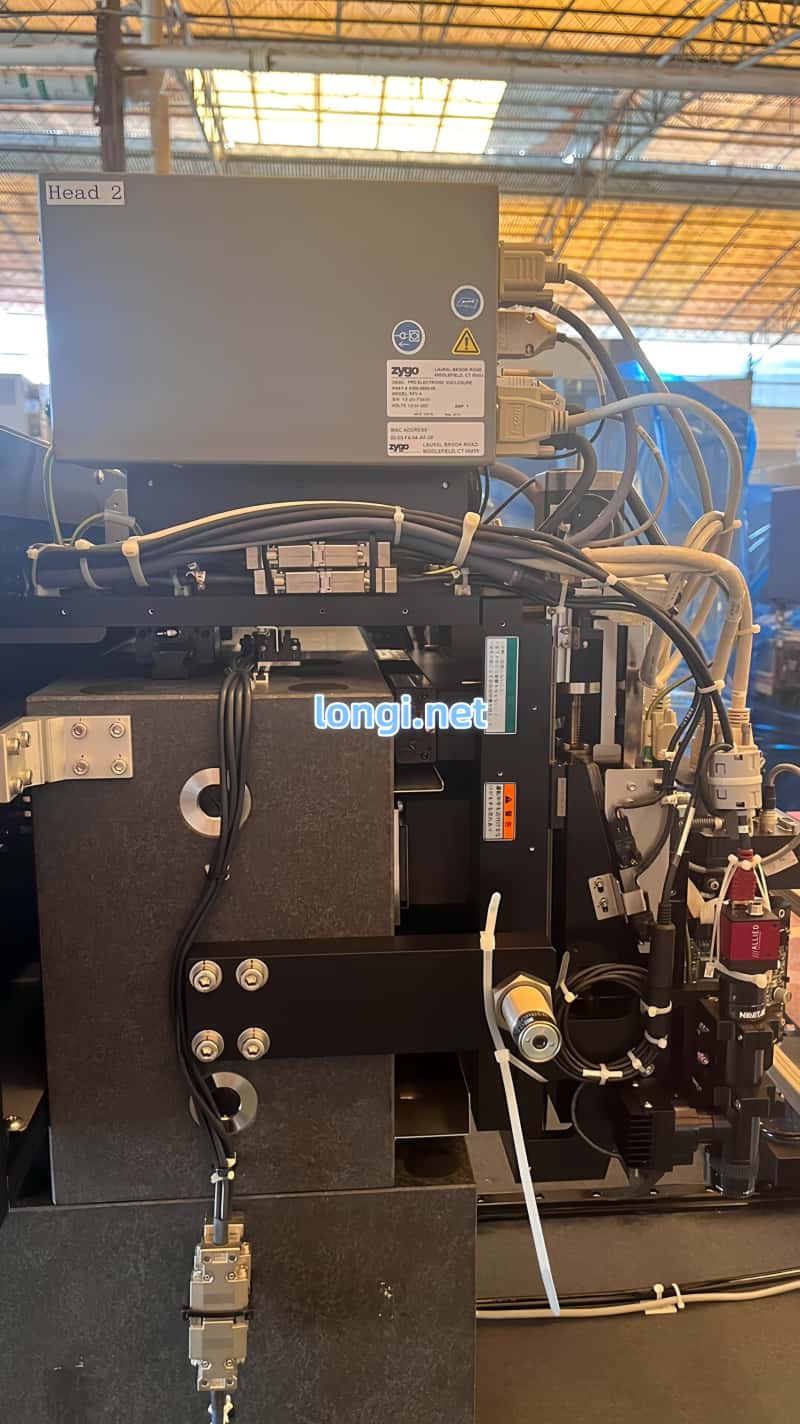

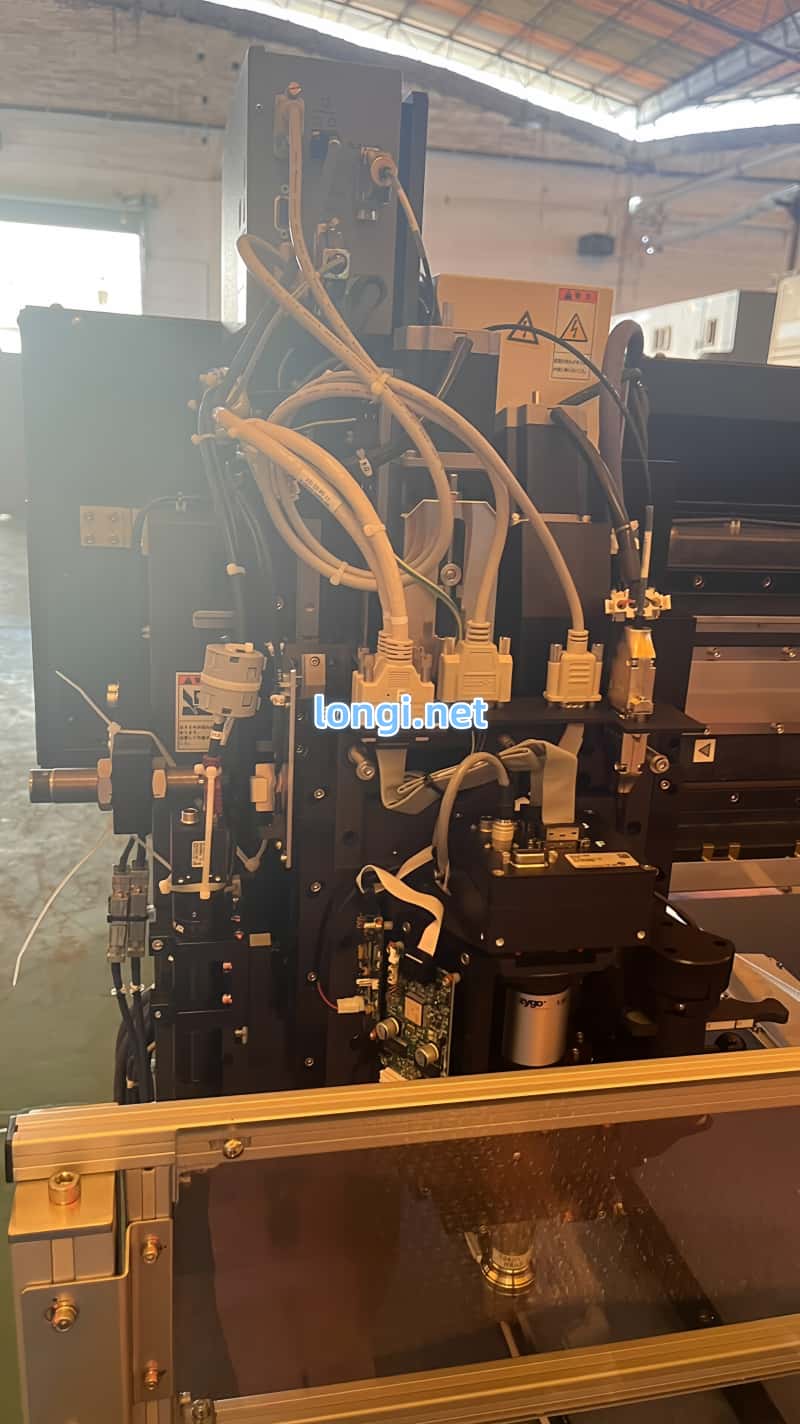

該系統集成 Zygo 公司干涉儀測頭（FP50X/1.5X/2X），配合高穩定花崗巖平臺與精密線性電機驅動，可實現高分辨率、非接觸式表面高度測量。
主要用于晶圓、IC 封裝、微透鏡陣列、硅片柱結構等微納制造領域的形貌檢測與工藝驗證。
主要參數
| 項目 | 規格參數 |
|---|
| 設備名稱 | 柱高檢測裝置 |

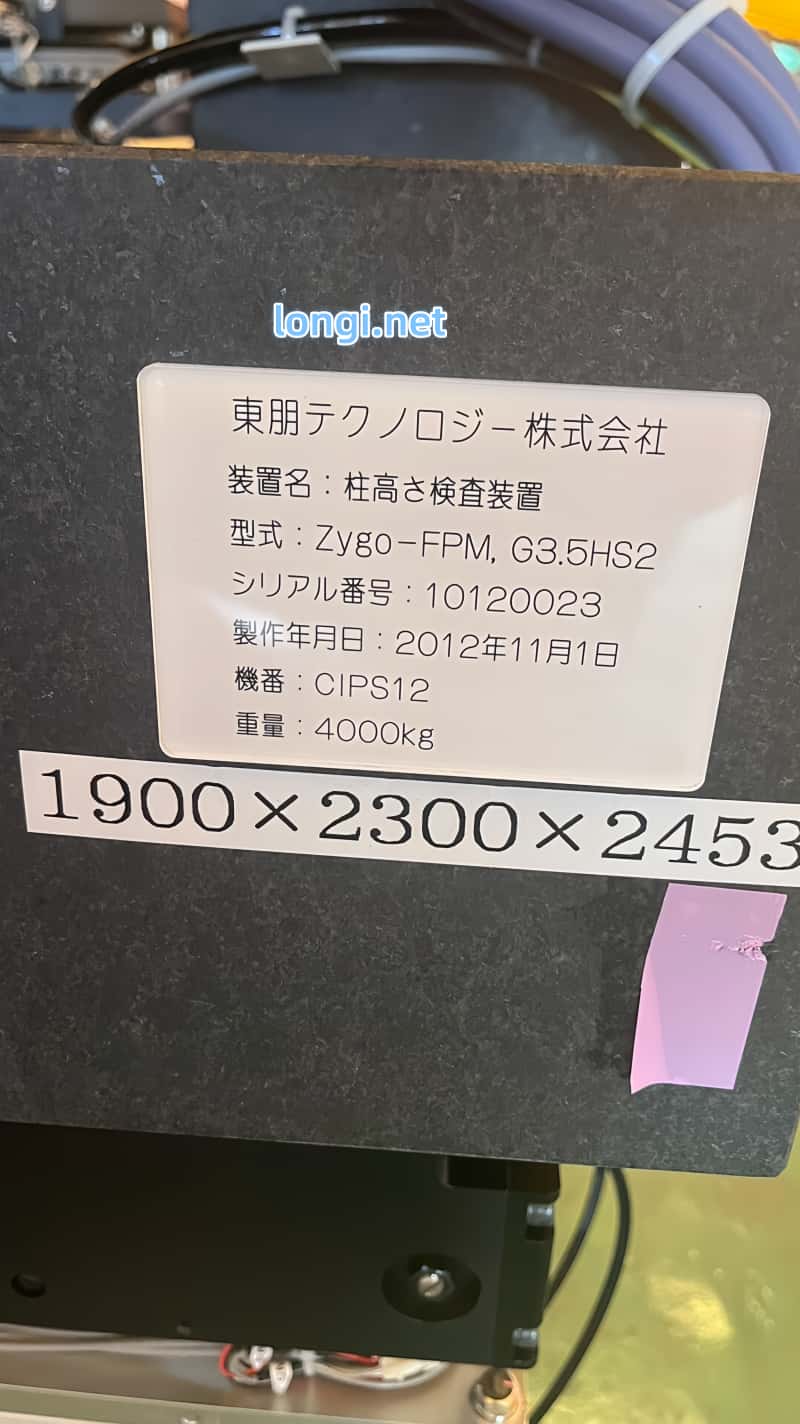

| 型號 | Zygo-FPM G3.5HS2 |
| 制造商 | 東朋テクノロジー株式會社（Toho Technology Co., Ltd.） |
| 干涉頭 | Zygo Corp FP50X / FP1.5X / FP2X |
| 干涉系統 | Zygo-FPM（Full Phase Measurement） |
| 控制系統 | 工業計算機 + 控制柜 + Zygo 控制模組 |
| 外形尺寸 | 1900 × 2300 × 2453 mm |
| 重量 | 約 4000 kg |
| 制造日期 | 2012年11月1日 |
| 設備編號 | CIPS12 |
| 供電電源 | AC200-220V 三相 |
| 應用領域 | 半導體檢測 / 精密光學 / MEMS / 3D 表面計量 |
結構特點
采用 花崗巖結構，保證極高機械穩定性；

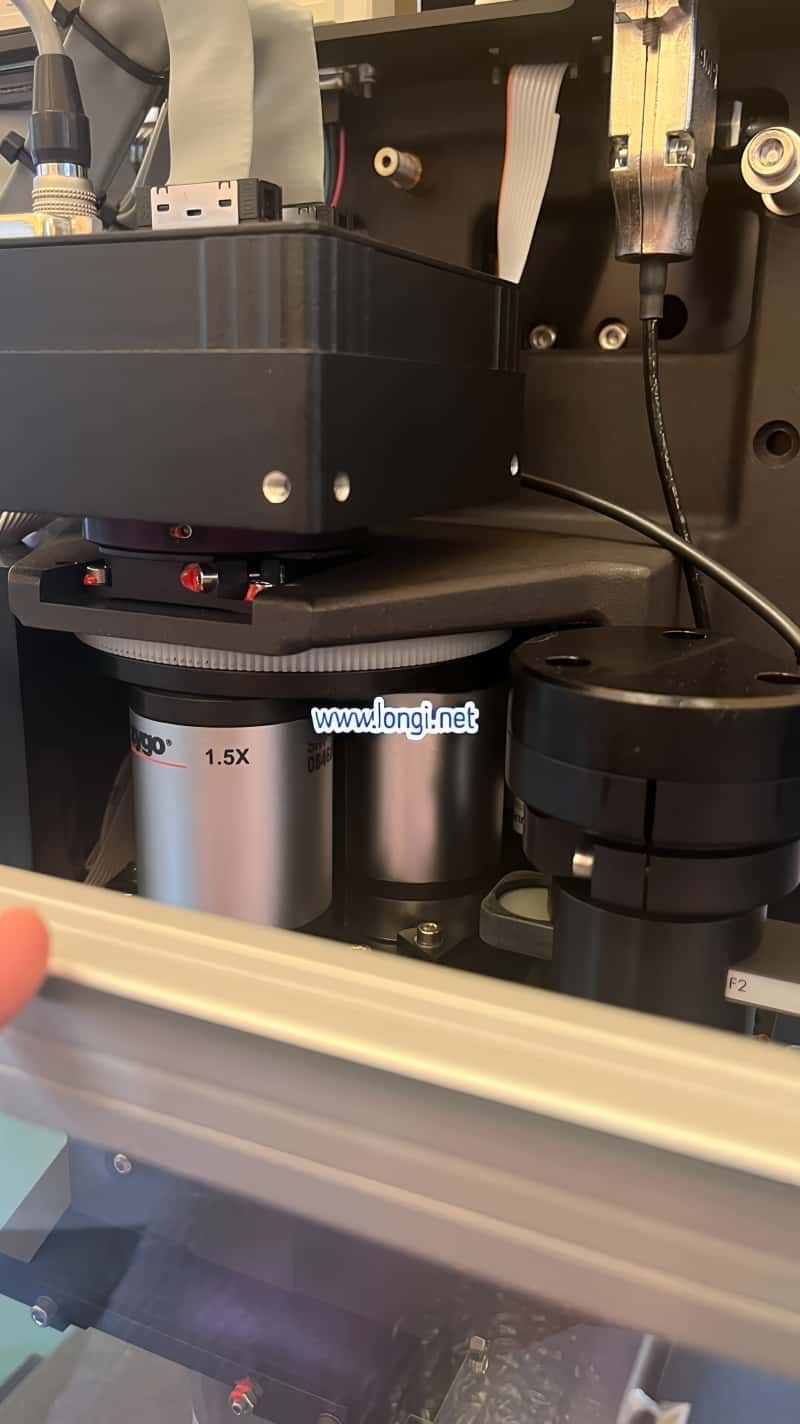

配置 Zygo 干涉儀光學測頭（FP50X, FP1.5X, FP2X），支持多倍率切換；
高精度 線性電機與氣浮平臺，實現納米級重復定位精度；
自動化測量平臺，支持與外部工藝線集成；

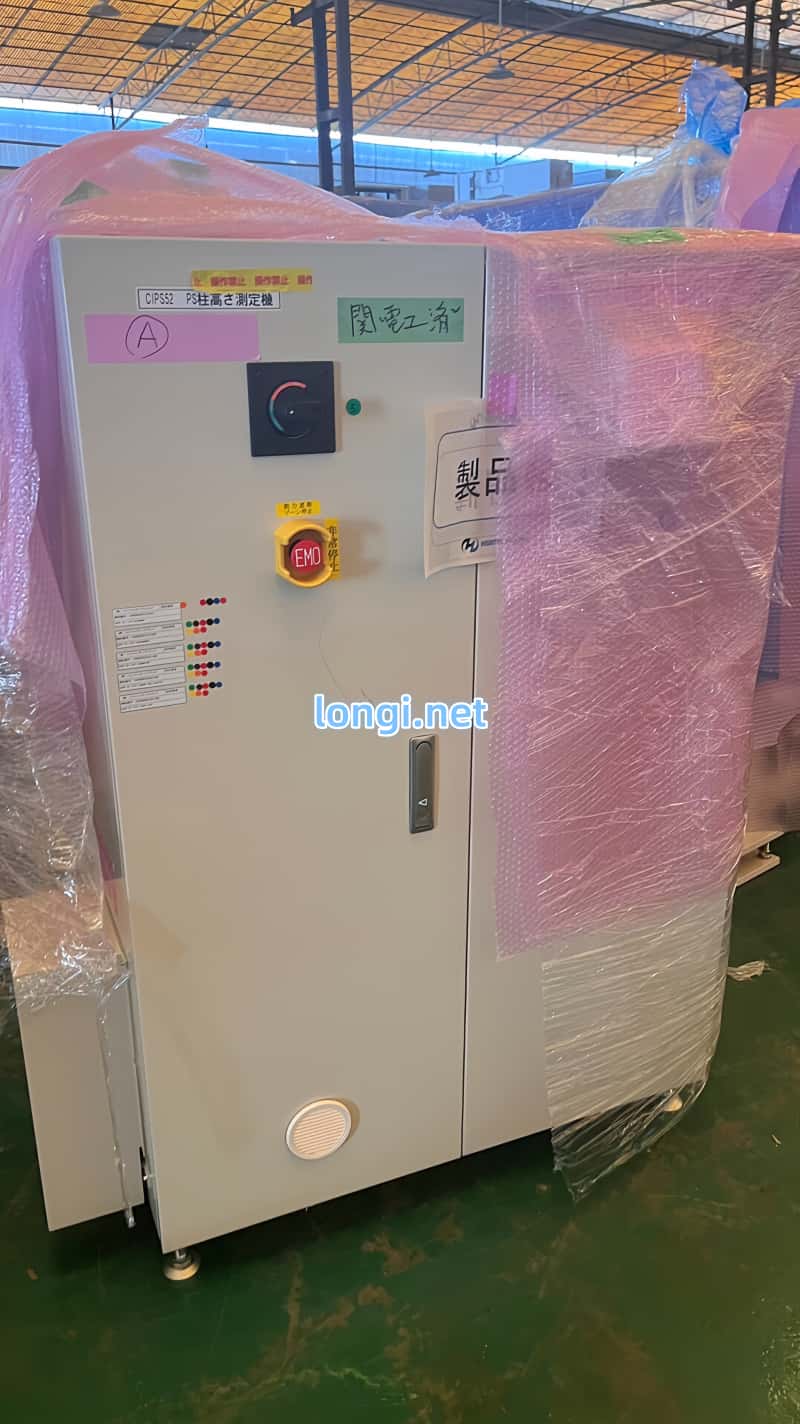

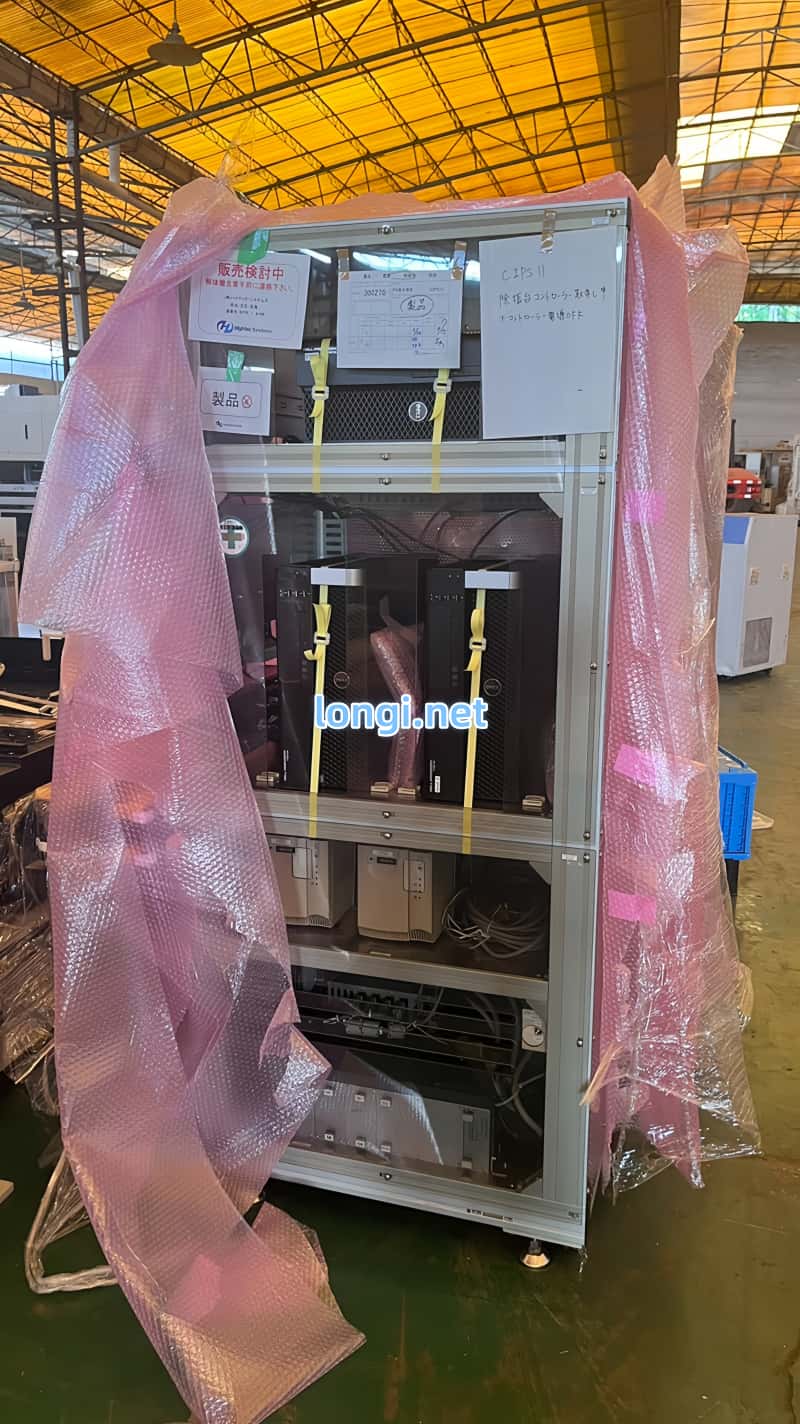

配套 獨立電氣控制柜與工控機機架，安全可靠。
