LS伺服驅動器APD-VP系列AL-09過載故障診斷與解決方案全面分析
目錄
引言
AL-09過載故障的基本概念2.1 什么是AL-09過載故障？
2.2 AL-09故障的常見表現
LS伺服驅動器APD-VP系列的結構與工作原理3.1 APD-VP系列伺服驅動器的硬件結構
3.2 伺服驅動器的控制邏輯與反饋機制
3.3 過載保護機制的工作原理
AL-09故障的誘發因素4.1 機械負載異常4.2 電氣參數設置錯誤4.3 電機或編碼器故障4.4 電源問題4.5 環境因素
AL-09故障的診斷步驟5.1 初步檢查5.2 機械系統檢查
5.3 電氣參數檢查
5.4 編碼器與電機檢查
5.5 電源與接線檢查
AL-09故障的解決方案6.1 機械負載的優化與調整6.2 電氣參數的重新設置6.3 電機與編碼器的維護與更換6.4 電源穩定性的改善6.5 環境因素的控制
預防AL-09故障的措施7.1 定期維護與保養7.2 參數備份與優化7.3 運行監控與報警系統
實際案例分析8.1 案例一：機械卡滯導致的AL-09故障8.2 案例二：參數設置錯誤導致的AL-09故障8.3 案例三：電源不穩定導致的AL-09故障
結論與建議
參考文獻
1. 引言
在現代工業自動化領域，伺服驅動器作為精密運動控制的核心部件，廣泛應用于機械手、數控機床、包裝機械等設備中。LS電氣的APD-VP系列伺服驅動器以其高性能、高可靠性和靈活的控制方式，贏得了市場的廣泛認可。然而，在實際應用中，伺服驅動器可能會出現各種故障，其中AL-09過載故障是最常見的問題之一。AL-09故障不僅會導致設備停機，還可能對生產線的連續性和產品質量造成嚴重影響。因此，深入理解AL-09故障的成因、診斷方法及解決方案，對于工程師和技術人員來說具有重要的現實意義。
本文將全面分析LS伺服驅動器APD-VP系列AL-09過載故障的誘發因素、診斷步驟、解決方案以及預防措施，并通過實際案例進行驗證，旨在為相關技術人員提供一份系統、實用的參考指南。
2. AL-09過載故障的基本概念
2.1 什么是AL-09過載故障？
AL-09是LS伺服驅動器的一種報警代碼，表示過載故障（Over Load）。當伺服電機在運行過程中承受的負載超過其額定負載能力時，驅動器會觸發過載保護機制，并顯示AL-09報警。過載故障可能由多種因素引起，包括機械負載異常、電氣參數設置錯誤、電機或編碼器故障、電源問題等。
2.2 AL-09故障的常見表現
當伺服驅動器出現AL-09故障時，通常會出現以下現象：
驅動器顯示屏顯示“AL-09”報警代碼。
伺服電機停止運轉，無法繼續執行運動指令。
報警指示燈亮起，通常為紅色或黃色。
系統可能伴隨異常聲音，如電機嗡嗡聲或機械摩擦聲。
上位機或PLC可能接收到報警信號，導致整個控制系統停機。
3. LS伺服驅動器APD-VP系列的結構與工作原理

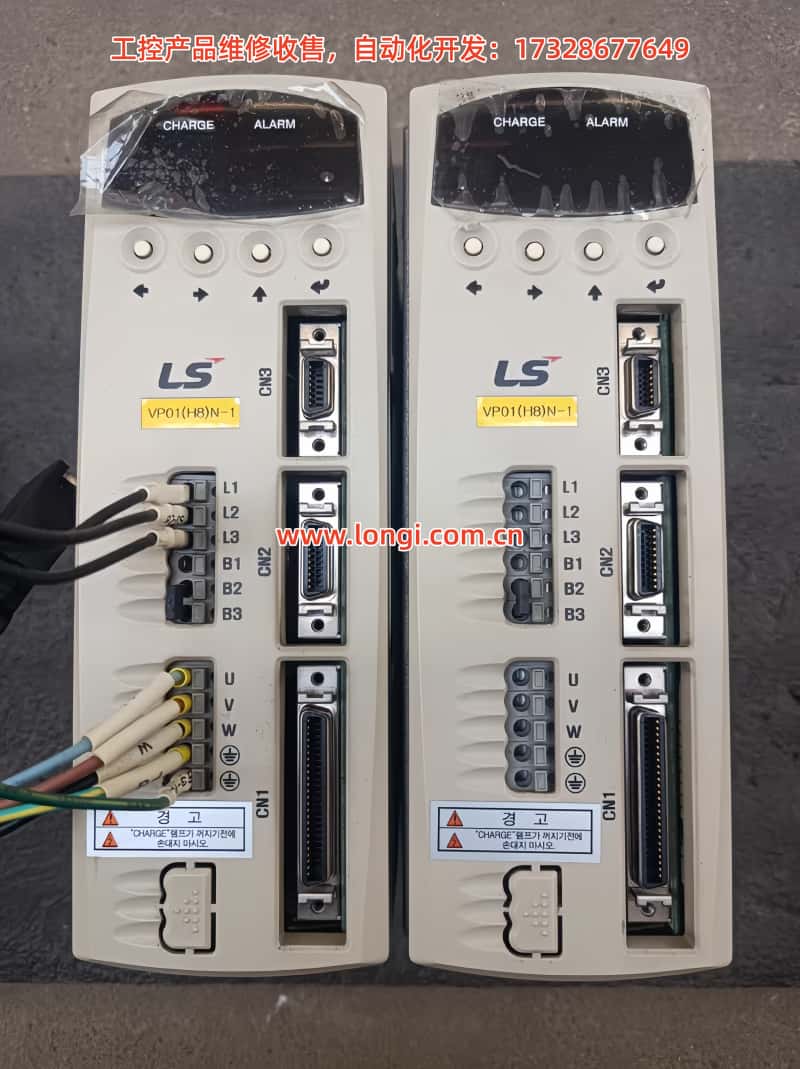

3.1 APD-VP系列伺服驅動器的硬件結構
LS伺服驅動器APD-VP系列采用模塊化設計，主要由以下部分組成：
主電路板：包括IGBT逆變器、PWM控制電路、電流/電壓檢測電路等，負責將輸入的交流電轉換為可控的三相交流電，驅動伺服電機。
控制電路板：包含DSP（數字信號處理器）、FPGA（現場可編程門陣列）等核心控制芯片，負責運動控制算法、參數設置、通信接口等。
接口板：提供多種輸入/輸出接口，包括模擬量輸入/輸出、脈沖輸入、編碼器反饋接口等，用于與上位機、PLC、傳感器等設備進行通信。
電源模塊：為驅動器內部電路提供穩定的直流電源。
散熱系統：包括散熱片和風扇，確保驅動器在高負載下的穩定運行。
3.2 伺服驅動器的控制邏輯與反饋機制
APD-VP系列伺服驅動器采用閉環控制方式，通過以下步驟實現精確運動控制：
指令輸入：上位機（如PLC、運動控制器）發送運動指令（位置、速度或扭矩指令）至驅動器。
控制算法：驅動器內部的DSP根據指令和反饋信號（如編碼器脈沖、電流傳感器信號）計算控制輸出。
PWM調制：控制算法輸出PWM信號，驅動IGBT逆變器，將直流母線電壓轉換為可變頻率和幅值的三相交流電。
電機驅動：三相交流電驅動伺服電機運轉。
反饋檢測：編碼器實時檢測電機的位置和速度，電流傳感器檢測電機的實際電流，并將反饋信號發送至驅動器。
閉環調整：驅動器比較指令和反饋信號，通過PID控制器調整輸出，實現精確控制。
3.3 過載保護機制的工作原理
APD-VP系列伺服驅動器內置過載保護機制，通過以下方式實現：
電流檢測：驅動器實時檢測電機的相電流，當電流超過額定值時，觸發過載保護。
扭矩計算：根據電流和電機參數（如扭矩常數）計算實際輸出扭矩，當扭矩超過設定的扭矩限制（[PE-205]、[PE-206]）時，觸發過載保護。
負載監控：驅動器通過編碼器反饋和電流檢測，計算電機的實際負載，當負載超過額定負載（通常為額定扭矩的300%）時，觸發AL-09報警。
保護動作：觸發過載保護后，驅動器會立即切斷PWM輸出，使電機停止運轉，并顯示AL-09報警代碼。
4. AL-09故障的誘發因素
AL-09過載故障的誘發因素復雜多樣，通常可以分為以下幾類：
4.1 機械負載異常
機械負載異常是導致AL-09故障的最常見原因，具體表現包括：
機械卡滯：傳動機構（如齒輪、導軌、絲杠）存在卡滯或摩擦過大，導致電機無法正常旋轉。
負載過大：實際負載超過電機的額定負載能力，如超重的工件或不合理的機械設計。
聯軸器不對中：電機軸與負載軸未對中，導致額外的徑向或軸向力，增加電機負載。
潤滑不足：傳動部件缺乏潤滑，摩擦力增大，導致電機過載。
4.2 電氣參數設置錯誤
驅動器的參數設置直接影響電機的運行狀態，常見的參數設置錯誤包括：
扭矩限制設置過低：[PE-205]（CCW扭矩限制）和[PE-206]（CW扭矩限制）設置過低，導致電機在正常負載下觸發過載保護。
增益參數設置不當：速度比例增益（[PE-307]、[PE-308]）或位置比例增益（[PE-302]、[PE-303]）設置過高，導致系統振蕩或過載。
電子齒輪比錯誤：[PE-701]（電子齒輪比）設置錯誤，導致脈沖指令和實際位置不匹配，引發過載。
編碼器脈沖數設置錯誤：[PE-204]（編碼器脈沖數）與實際編碼器不符，導致反饋信號錯誤，觸發過載保護。
4.3 電機或編碼器故障
電機或編碼器的故障也可能導致AL-09報警：
電機繞組短路或開路：電機內部繞組損壞，導致電流異常增大。
編碼器信號丟失或錯誤：編碼器損壞或接線松動，導致反饋信號中斷或錯誤。
電機軸承損壞：軸承磨損或卡滯，導致電機旋轉阻力增大。
4.4 電源問題
電源的穩定性直接影響驅動器和電機的運行：
電壓波動：輸入電壓不穩定，如電壓過高或過低，導致驅動器輸出異常。
電源線路接觸不良：電源線路松動或氧化，導致電壓降過大。
再生電阻故障：再生電阻損壞或參數設置錯誤，導致再生能量無法有效吸收，引發過壓或過載。
4.5 環境因素
環境因素也可能間接導致AL-09故障：
溫度過高：驅動器或電機在高溫環境下運行，導致散熱不良，性能下降。
濕度或腐蝕性氣體：潮濕或腐蝕性環境可能導致電路板短路或接觸不良。
振動或沖擊：機械振動或沖擊可能導致驅動器內部元器件松動或損壞。
5. AL-09故障的診斷步驟
當APD-VP系列伺服驅動器出現AL-09故障時，應按照以下步驟進行診斷：
5.1 初步檢查
確認報警代碼：在驅動器顯示屏上確認報警代碼為AL-09。
檢查機械負載：手動旋轉電機軸，確認是否存在卡滯或異常阻力。
檢查電源：確認輸入電壓是否在允許范圍內（AC200-230V），電源線路是否正常。
5.2 機械系統檢查
檢查傳動機構：
檢查負載：
5.3 電氣參數檢查
檢查扭矩限制：
檢查增益參數：
檢查電子齒輪比：
檢查編碼器設置：
5.4 編碼器與電機檢查
檢查編碼器：
檢查電機：
測量電機繞組的絕緣電阻，確認無短路或開路。
手動旋轉電機軸，確認軸承無異常聲音或卡滯。
5.5 電源與接線檢查
檢查電源：
檢查再生電阻：
確認再生電阻是否連接正確，參數設置是否合理。
檢查再生電阻是否損壞，如電阻值是否正常。
6. AL-09故障的解決方案
根據診斷結果，可以采取以下解決方案：
6.1 機械負載的優化與調整
減小負載：
潤滑傳動部件：
調整聯軸器：
6.2 電氣參數的重新設置
調整扭矩限制：
優化增益參數：
校準電子齒輪比：
6.3 電機與編碼器的維護與更換
更換損壞的編碼器：
維修或更換電機：
6.4 電源穩定性的改善
穩定電源電壓：
檢查電源線路：
6.5 環境因素的控制
改善散熱條件：
防止潮濕與腐蝕：
7. 預防AL-09故障的措施
為了避免AL-09故障的發生，可以采取以下預防措施：
7.1 定期維護與保養
定期檢查機械傳動部分：
定期清潔驅動器與電機：
定期檢查電氣連接：
7.2 參數備份與優化
備份驅動器參數：
優化參數設置：
7.3 運行監控與報警系統
實時監控運行狀態：
設置報警閾值：
8. 實際案例分析
8.1 案例一：機械卡滯導致的AL-09故障
故障現象：
某數控機床在運行過程中突然停機，驅動器顯示AL-09報警。手動旋轉電機軸時，發現絲杠傳動部分存在明顯卡滯。
診斷過程：
檢查機械傳動部分，發現絲杠導軌缺乏潤滑，導致摩擦力過大。
檢查驅動器參數，發現扭矩限制設置正常。
解決方案：
為絲杠導軌添加潤滑油。
調整聯軸器對中，減小徑向力。
復位報警后，設備恢復正常運行。
經驗總結：
機械卡滯是導致AL-09故障的常見原因，定期維護和潤滑傳動部件至關重要。
8.2 案例二：參數設置錯誤導致的AL-09故障
故障現象：
某自動化生產線在調試過程中頻繁出現AL-09報警，電機無法正常啟動。
診斷過程：
檢查機械負載，未發現異常。
檢查驅動器參數，發現速度比例增益（[PE-307]）設置過高，導致系統振蕩。
解決方案：
逐步降低速度比例增益，直至系統穩定。
優化其他控制參數，如積分時間常數（[PE-309]）。
復位報警后，設備運行正常。
經驗總結：
參數設置錯誤是導致AL-09故障的另一重要原因，調試過程中應逐步調整參數，避免過度設置。
8.3 案例三：電源不穩定導致的AL-09故障
故障現象：
某包裝機在運行過程中突然停機，驅動器顯示AL-09報警。檢查發現輸入電壓波動較大。
診斷過程：
使用萬用表測量輸入電壓，發現電壓在180V至250V之間波動。
檢查電源線路，發現接觸不良導致電壓降過大。
解決方案：
更換電源線路，確保接觸良好。
添加穩壓器，穩定輸入電壓。
復位報警后，設備恢復正常。
經驗總結：
電源不穩定會導致驅動器輸出異常，進而觸發過載保護。確保電源穩定是預防AL-09故障的關鍵。
9. 結論與建議
AL-09過載故障是LS伺服驅動器APD-VP系列在實際應用中常見的問題之一。通過本文的分析，我們可以得出以下結論：
AL-09故障的誘因多樣，包括機械負載異常、電氣參數設置錯誤、電機或編碼器故障、電源問題以及環境因素等。
診斷AL-09故障需系統化，應從機械、電氣、環境等多個方面進行排查。
解決AL-09故障需針對性，根據具體誘因采取相應的解決方案，如優化機械負載、調整電氣參數、維護電機與編碼器、穩定電源等。
預防AL-09故障需主動性，通過定期維護、參數優化、運行監控等措施，可以有效降低故障發生的概率。
建議：
建立設備維護檔案，記錄設備的運行狀態、故障歷史和維護情況。
定期培訓操作人員，提高其對伺服驅動器故障的診斷和處理能力。
引入遠程監控系統，實時監控設備運行狀態，及時發現并處理異常。
