安瑞吉E6系列變頻器故障診斷與維護全解析
——以“END”故障及TRIP燈亮為例
目錄
引言
變頻器基礎知識2.1 變頻器的工作原理
2.2 安瑞吉E6系列變頻器的技術特性
2.3 變頻器的核心功能與應用場景
變頻器故障診斷的基本流程3.1 故障現象的分類
3.2 故障診斷的基本步驟
“END”故障及TRIP燈亮的深度解析4.1 故障現象的定義與表現
4.2 可能的故障原因
4.3 故障代碼的查看與解讀
常見故障類型及處理方案5.1 過流故障（OC1/OC2/OC3）
5.2 過載故障（OL1/OL2）
5.3 缺相故障（SP1/SP0）
5.4 過壓/欠壓故障（OV1/OV2/UV）5.5 自學習故障（TE）
5.6 外部故障（EF）
電機參數自學習的原理與故障排查6.1 自學習的目的與流程
6.2 自學習失敗的原因及解決方案
變頻器維護與保養7.1 日常維護的要點
7.2 定期維護的內容
7.3 易損件的更換與注意事項
高級故障診斷技巧8.1 使用示波器進行信號分析8.2 通過模擬量輸入輸出診斷問題
8.3 利用通訊功能遠程監測
案例分析9.1 案例一：電機參數自學習失敗導致的“END”故障
9.2 案例二：過流故障引發的TRIP燈亮
9.3 案例三：輸入缺相導致的變頻器停機
預防性措施與最佳實踐10.1 如何避免常見故障
10.2 參數設置的最佳實踐
10.3 環境因素對變頻器的影響
結論
1. 引言
變頻器作為現代工業自動化系統中的核心設備，廣泛應用于電機控制、節能降耗、精確調速等領域。安瑞吉E6系列變頻器以其高性能、高可靠性和豐富的功能，在市場上備受青睞。然而，在實際應用中，變頻器難免會出現各種故障，如“END”故障、TRIP燈亮等，這些故障不僅影響生產效率，還可能對設備造成永久性損壞。
本文以安瑞吉E6系列變頻器為例，深入解析“END”故障及TRIP燈亮的原因、診斷方法和處理措施，并結合實際案例，提供一套系統化的故障排查與維護方案，幫助工程師和技術人員快速定位問題、恢復生產。
2. 變頻器基礎知識
2.1 變頻器的工作原理
變頻器通過改變輸入電源的頻率和電壓，實現對交流電機的精確控制。其核心部件包括：

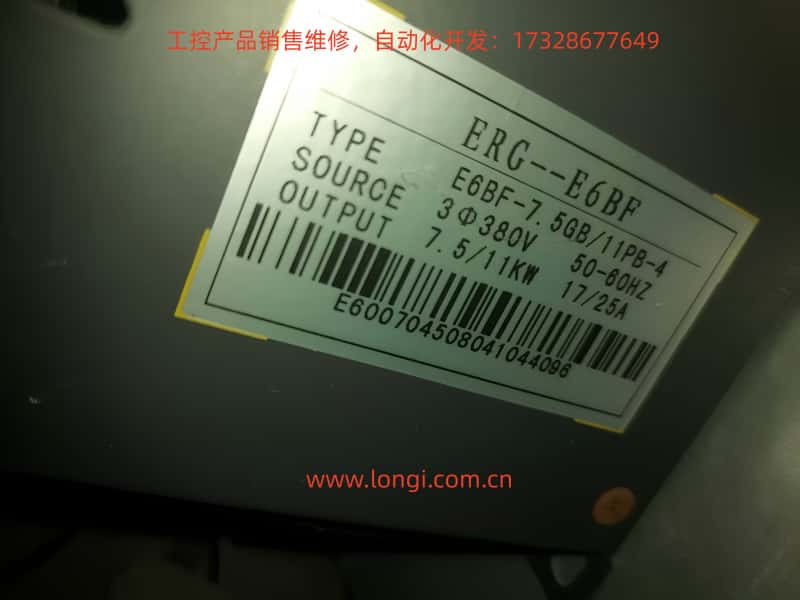

2.2 安瑞吉E6系列變頻器的技術特性
安瑞吉E6系列變頻器具有以下特點：
輸入輸出特性：
控制方式：
無傳感器矢量控制（SVC）
矢量化V/F控制
轉矩控制
功能特性：
PID控制、多段速控制、擺頻控制
瞬時停電不停機、轉速追蹤再起動
25種故障保護功能
2.3 變頻器的核心功能與應用場景
變頻器廣泛應用于：
風機、水泵：通過調節轉速實現節能。
機床、注塑機：精確控制轉速和轉矩。
起重機、電梯：平滑起停，減少機械沖擊。
紡織、化纖：擺頻控制，實現均勻卷繞。
3. 變頻器故障診斷的基本流程
3.1 故障現象的分類
變頻器故障可分為：
硬件故障：如IGBT損壞、電容老化、接線松動。
參數故障：參數設置錯誤、自學習失敗。
環境故障：過熱、濕度過高、電磁干擾。
負載故障：電機堵轉、負載過大、機械卡死。
3.2 故障診斷的基本步驟
觀察故障現象：如顯示屏提示、指示燈狀態。
查看故障代碼：通過面板或通訊軟件獲取具體故障代碼。
分析可能原因：結合故障代碼和手冊，列出可能的原因。
逐步排查：從簡單到復雜，逐一排除可能性。
驗證與修復：修復故障后，重新啟動變頻器驗證效果。
4. “END”故障及TRIP燈亮的深度解析
4.1 故障現象的定義與表現
4.2 可能的故障原因
電機參數自學習失敗：
過流故障：
電機堵轉或負載過大。
輸入電壓不穩定（欠壓或過壓）。
變頻器功率與電機功率不匹配。
電機過載：
電機長時間高負載運行。
過載保護參數（Fb.01）設置過低。
輸入/輸出缺相：
母線過壓/欠壓：
輸入電壓波動過大。
減速時間過短，能量回饋導致母線過壓。
4.3 故障代碼的查看與解讀
5. 常見故障類型及處理方案
5.1 過流故障（OC1/OC2/OC3）
原因：
加速時間過短（F0.09）。
電機堵轉或負載過大。
輸入電壓過低。
解決方案：
增加加速時間（F0.09）。
檢查電機和負載，確保無機械卡死。
檢查輸入電壓是否在允許范圍內。
5.2 過載故障（OL1/OL2）
原因：
電機長時間高負載運行。
過載保護參數（Fb.01）設置過低。
解決方案：
調整過載保護電流（Fb.01）。
檢查電機散熱和負載情況。
5.3 缺相故障（SP1/SP0）
原因：
解決方案：
檢查輸入（R、S、T）和輸出（U、V、W）接線。
確保電源和電機接線無短路或斷路。
5.4 過壓/欠壓故障（OV1/OV2/UV）
原因：
輸入電壓波動過大。
減速時間過短，能量回饋導致母線過壓。
解決方案：
增加減速時間（F0.10）。
安裝制動電阻或制動單元。
檢查輸入電壓穩定性。
5.5 自學習故障（TE）
原因：
解決方案：
重新輸入電機銘牌參數（F2.01~F2.05）。
確保電機空載。
設置合適的加減速時間（F0.09、F0.10）。
5.6 外部故障（EF）
原因：
解決方案：
6. 電機參數自學習的原理與故障排查
6.1 自學習的目的與流程
電機參數自學習旨在獲取電機的精確參數（如定子電阻、轉子電阻、電感等），以提高控制精度。流程：
設置F0.13=1（全面自學習）。
按RUN鍵啟動自學習。
變頻器驅動電機運行，并計算參數。
自學習完成后，參數自動更新到F2.06~F2.10。
6.2 自學習失敗的原因及解決方案
| 原因 | 解決方案 |
|---|
| 電機未空載 | 確保電機與負載脫開 |
| 參數輸入錯誤 | 重新輸入電機銘牌參數（F2.01~F2.05） |
| 加減速時間過短 | 增加F0.09、F0.10 |
| 電機接線錯誤 | 檢查U、V、W接線 |
| 電源不穩定 | 檢查輸入電壓 |
7. 變頻器維護與保養
7.1 日常維護的要點
檢查環境溫度和濕度。
確保風扇運轉正常。
檢查輸入電壓和頻率。
7.2 定期維護的內容
| 檢查項目 | 檢查內容 | 處理方法 |
|---|
| 外部端子 | 螺絲是否松動 | 擰緊 |
| PCB板 | 粉塵、雜物 | 用干燥壓縮空氣清除 |
| 風扇 | 異常噪聲、振動 | 清除雜物或更換 |
| 電解電容 | 是否變色、異味 | 更換 |
7.3 易損件的更換與注意事項
風扇：使用超過2萬小時后更換。
電解電容：使用3~4萬小時后更換。
8. 高級故障診斷技巧
8.1 使用示波器進行信號分析
檢測輸入輸出電壓波形，判斷是否有畸變或缺相。
分析模擬量輸入輸出信號，確保無干擾。
8.2 通過模擬量輸入輸出診斷問題
檢查A11、A12輸入是否正常。
檢查AO1、AO2輸出是否與設定一致。
8.3 利用通訊功能遠程監測
通過Modbus通訊讀取變頻器實時數據。
遠程調試參數，避免現場操作風險。
9. 案例分析
9.1 案例一：電機參數自學習失敗導致的“END”故障
現象：變頻器顯示“END”，TRIP燈亮。原因：電機未與負載脫開，自學習超時。解決：
斷開電機與負載。
重新設置電機參數（F2.01~F2.05）。
重新啟動自學習（F0.13=1）。
9.2 案例二：過流故障引發的TRIP燈亮
現象：變頻器運行中突然停機，顯示OC1。原因：加速時間過短，電機堵轉。解決：
增加加速時間（F0.09=20s）。
檢查電機負載，確保無卡死。
9.3 案例三：輸入缺相導致的變頻器停機
現象：變頻器上電后無法啟動，顯示SP1。原因：輸入電源R相缺相。解決：
檢查輸入接線，確保R、S、T均接通。
重新上電，故障消除。
10. 預防性措施與最佳實踐
10.1 如何避免常見故障
定期檢查接線和環境。
設置合理的加減速時間和過載保護參數。
避免頻繁啟停，減少機械沖擊。
10.2 參數設置的最佳實踐
根據電機銘牌精確設置F2.01~F2.05。
合理設置載波頻率（F0.12），平衡噪音和效率。
啟用AVR功能（F0.15），提高電壓穩定性。
10.3 環境因素對變頻器的影響
避免高溫、高濕、粉塵環境。
確保良好通風，避免過熱。
11. 結論
安瑞吉E6系列變頻器的“END”故障及TRIP燈亮，通常由電機參數自學習失敗、過流、過載、缺相等原因引起。通過系統化的故障診斷流程，結合故障代碼和實際案例，可以快速定位并解決問題。定期的維護與保養，以及合理的參數設置，是確保變頻器長期穩定運行的關鍵。工程師應熟悉變頻器的工作原理和故障特征，以提高故障排查的效率和準確性。
