引言

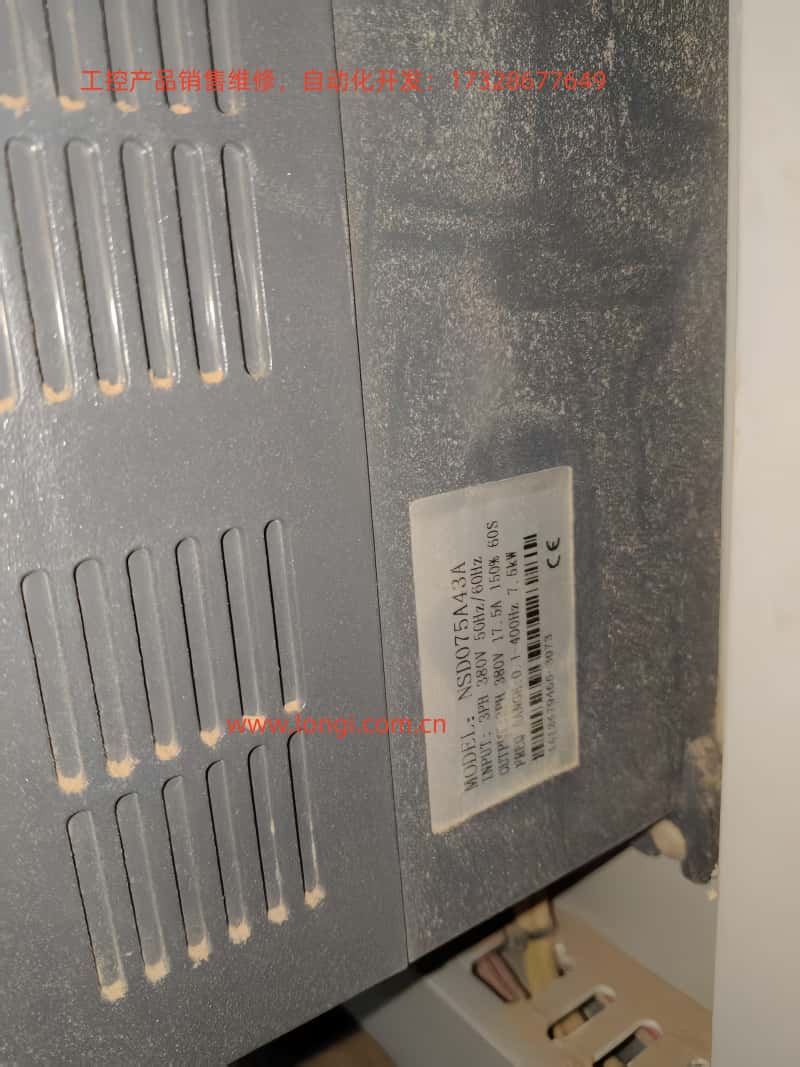

新天變頻器NSD-A/P系列是一款高性能、低壓多功能變頻器，適用于0.4kW至560kW的工業應用場景。該系列變頻器支持矢量控制和V/F控制，具備先進的PLC功能接口和多種通信協議，如RS485/Modbus，是現代工業設備的理想選擇。本文將詳細介紹操作面板功能、參數設置、外部控制及故障排除方法，幫助用戶安全高效地應用設備。

第一部分：操作面板功能介紹

操作面板基本結構

• LED顯示屏：顯示輸出頻率、電流、電壓或故障代碼。例如，運行模式下默認顯示當前頻率，如“50.00”表示50Hz。

• 狀態指示燈：包括DRV、FREF、FOUT、IOUT、FWD、REV等，用于快速判斷變頻器狀態。

按鍵功能

• PRG (程序鍵)：進入參數設置模式，長按返回上級菜單。

• ENTER (確認鍵)：確認選擇或保存參數修改。

• UP/DOWN (上下鍵)：增加或減少參數值，滾動菜單。

• FWD/REV (正反轉鍵)：啟動正轉或反轉運行。

• STOP/RESET (停止/復位鍵)：停止運行或復位故障。

參數初始化

1. 確保變頻器停機，按PRG鍵進入參數設置模式。

2. 導航到F0.02（初始化參數），設置為1，按ENTER確認。

3. 變頻器閃爍“INIT”提示，初始化完成后自動復位。

密碼設置與消除

• 設置密碼：進入F0.00，設置4位數密碼，按ENTER保存。

• 消除密碼：輸入正確密碼解鎖，將F0.00設置為0，按ENTER保存。

參數訪問限制

• 進入F0.01，設置訪問級別（0為全訪問，1為基本參數，2為高級參數），按ENTER保存。

第二部分：外部端子正反轉控制和外部電位器調速

外部端子正反轉控制

• 接線：FWD端子接開關一端，另一端接COM；REV端子接另一開關一端，另一端接COM。

• 參數設置：

1. 設置F2.00為1（外部端子控制）。

2. 設置F2.01為1（兩線控制模式1）。

3. 通電測試：閉合FWD電機正轉，閉合REV電機反轉。

外部電位器調速

• 接線：電位器一端接+10V，中間抽頭接AI1，另一端接GND。

• 參數設置：

1. 設置F0.01為2（模擬AI1調速）。

2. 設置F0.02為0.10s（模擬輸入濾波）。

3. 設置F0.03和F0.04為最小和最大頻率。

4. 通電旋轉電位器，調節頻率。

第三部分：變頻器故障代碼及其解決方法

常見故障代碼及解決

故障解決通用流程

1. 故障發生時，面板顯示代碼，電機停止。

2. 按STOP/RESET復位，若無效斷電5分鐘再試。

3. 查看故障歷史，根據代碼檢查原因。

4. 調整參數或檢查硬件，測試運行。

結語

新天變頻器NSD-A/P系列以其強大功能和用戶友好設計，成為工業控制的優選。通過本文指南，用戶可以掌握操作面板、參數管理、外部控制和故障診斷。實際應用中，結合現場條件優化參數，如在水泵系統中用PID實現恒壓供水，節能30%以上。手冊強調安全第一，操作前閱讀所有警告。如需更深應用，如Modbus通信或多段速設置，可參考參數表擴展。
