默克韋爾變頻器MK300說明書使用指南
引言
默克韋爾MK300系列變頻器，作為一款高性能的矢量變頻器，廣泛應用于各類工業自動化場景。其憑借豐富的功能、穩定的性能以及靈活的控制方式，贏得了市場的廣泛認可。本文將基于MK300變頻器的官方說明書，詳細介紹其操作面板功能、密碼設置與消除、參數訪問限制、恢復出廠設置、外部端子控制、電位器給定頻率調速以及常見故障代碼的解決方法，助力用戶更好地理解和使用該變頻器。
一、操作面板功能介紹
1.1 操作面板概述

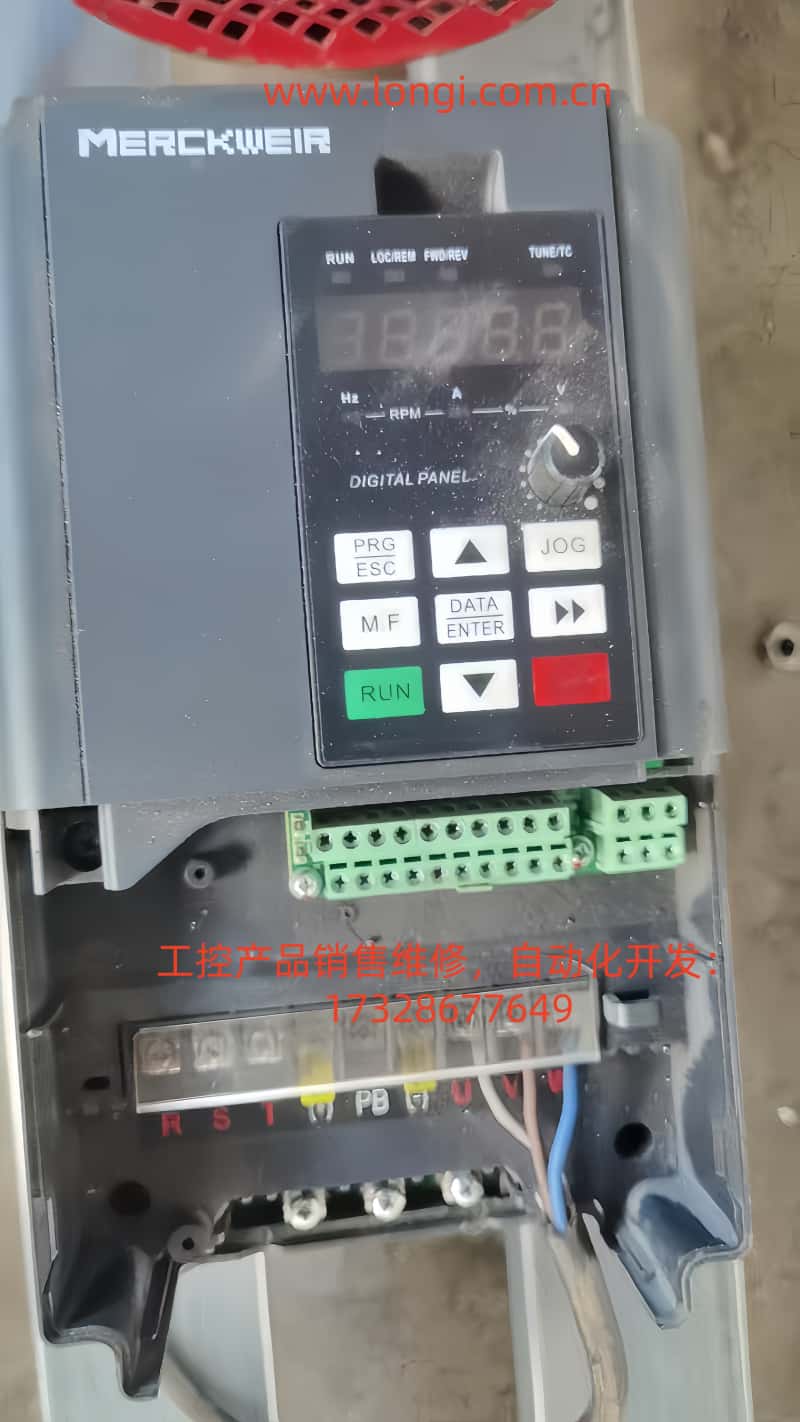

MK300變頻器的操作面板集成了多種功能鍵與顯示界面，便于用戶進行參數設置、狀態監控及運行控制。操作面板主要由多功能選擇鍵（M.F鍵）、LED顯示屏、功能鍵（如STOP/RESET鍵）以及數字/功能選擇鍵構成。
1.2 主要功能鍵介紹
M.F鍵：多功能選擇鍵，用于在不同功能菜單間切換，如功能參數組、用戶定制參數組等。
STOP/RESET鍵：停止/復位鍵，用于停止變頻器運行或復位故障狀態。
LED顯示屏：顯示變頻器的運行狀態、參數值及故障信息等。
數字/功能選擇鍵：用于輸入數值、選擇功能或修改參數。
1.3 密碼設置與消除
MK300變頻器提供密碼保護功能，防止未經授權的參數修改。
密碼設置步驟：
進入參數設置模式：通過操作面板進入參數設置菜單。
選擇密碼參數：找到參數PP-00（用戶密碼設置），輸入期望設置的密碼值。
保存設置：確認密碼無誤后，保存并退出。
密碼消除步驟：
進入參數設置模式：同樣通過操作面板進入參數設置菜單。
清除密碼參數：將PP-00參數值設為0，即可消除密碼保護。
保存設置：確認更改并保存。
1.4 參數訪問限制
MK300變頻器允許用戶設置參數訪問限制，防止非授權人員修改關鍵參數。
設置步驟：
進入參數設置模式：通過操作面板進入參數設置菜單。
選擇訪問限制參數：找到參數PP-03（個性參數組顯示選擇），根據需要設置可顯示和修改的參數組。
設置密碼保護：如需更高級別的保護，可結合密碼設置功能，確保只有知道密碼的用戶才能修改受限參數。
1.5 恢復出廠設置
當需要恢復變頻器所有參數到出廠默認值時，可使用恢復出廠設置功能。
操作步驟：
進入參數設置模式：通過操作面板進入參數設置菜單。
選擇恢復出廠設置參數：找到參數PP-01（參數初始化），設為1（恢復出廠參數，不包括電機參數）或3（恢復出廠參數，包括電機參數）。
確認并執行：根據提示確認操作，變頻器將自動恢復出廠設置并重啟。
二、外部端子控制與電位器給定頻率調速
2.1 外部端子正反轉控制
MK300變頻器支持通過外部端子實現電機的正反轉控制，實際應用靈活方便。
接線步驟：
確認端子定義：查閱變頻器手冊，確認用于正反轉控制的端子（如X1、X2）。
連接控制信號：將外部控制信號（如開關信號）連接到相應端子上，如X1接正轉信號，X2接反轉信號。
共地連接：確保控制信號源與變頻器共地，保證信號穩定傳輸。
參數設置步驟：
進入參數設置模式：通過操作面板進入參數設置菜單。
設置端子功能：找到參數P4-00（X1端子功能選擇）和P4-01（X2端子功能選擇），分別設為正轉運行和反轉運行。
保存設置：確認參數無誤后，保存并退出。
2.2 外部電位器給定頻率調速
MK300變頻器支持通過外部電位器實現頻率給定，實現電機調速控制。
接線步驟：
確認模擬量輸入端子：查閱變頻器手冊，確認用于模擬量輸入的端子（如AI1、AI2）。
連接電位器：將外部電位器兩端分別連接到AI1（或AI2）和GND端子上，中間抽頭作為頻率給定信號。
共地連接：確保電位器與變頻器共地，保證信號穩定傳輸。
參數設置步驟：
進入參數設置模式：通過操作面板進入參數設置菜單。
設置頻率給定源：找到參數P0-03（主頻率源X選擇），設為AI1（或AI2，根據實際接線選擇）。
調整輸入范圍：根據需要，通過參數P4-13至P4-16調整AI1（或AI2）的輸入范圍，匹配電位器輸出范圍。
保存設置：確認參數無誤后，保存并退出。
三、常見故障代碼及解決方法
3.1 故障代碼概述
MK300變頻器運行過程中，若檢測到異常情況，會通過操作面板顯示相應故障代碼，并采取保護措施。用戶需根據故障代碼排查原因，并采取相應解決方法。
3.2 常見故障代碼及解決方法
加速過電流（Err02）
模塊過熱（Err14）
外部設備故障（Err15）
通訊故障（Err16）
電機調諧故障（Err19）
結論
本文詳細介紹了默克韋爾MK300變頻器的操作面板功能、密碼設置與消除、參數訪問限制、恢復出廠設置、外部端子控制、電位器給定頻率調速以及常見故障代碼的解決方法。通過本文的介紹，用戶可更好地理解和使用MK300變頻器，提高設備運行效率和穩定性。在實際應用中，用戶應根據具體需求和場景，合理配置變頻器參數和功能，以達到最佳控制效果。
