橫河記錄儀SR10000說明書使用指南前言橫河電機株式會社生產的SR10000系列記錄儀，作為一款高性能、多通道的數據記錄設備，廣泛應用于工業過程控制、實驗室監測等領域。本指南旨在系統梳理官方說明書，提煉核心操作，幫助用戶快速掌握并有效應用。

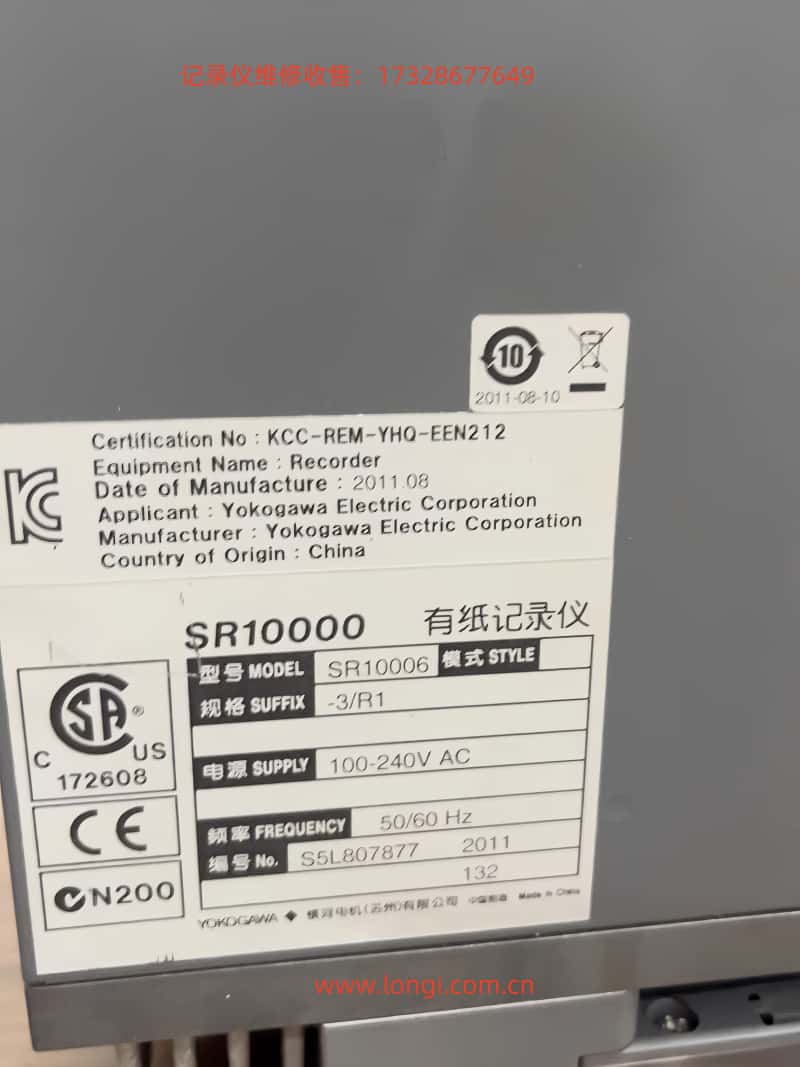

第一章：設備概述與核心概念1.1 機型與基本參數 機型分類：筆式（SR10001-SR10004）與打點式（SR10006）。 測量周期：筆式固定為125ms，打點式依A/D積分時間而定。 輸入通道：與機型筆數或打點數對應，未使用通道可設為“Skip”。
1.2 兩種操作模式 設定模式：按住MENU鍵3秒進入，設置日常參數。 基本設定模式：在設定模式下，同時按住△和▽鍵3秒進入，進行深度系統配置。 重要提示：記錄過程中無法進入基本設定模式。
1.3 核心概念 量程類型：如熱電偶K型、直流電壓2V等，有固定可測量范圍。 輸入量程：在可測量范圍內指定實際測量范圍。 記錄范圍：記錄紙上100mm寬度代表輸入量程的0%到100%。 標尺運算：將電壓信號線性轉換為實際物理單位。
第二章：測量輸入功能詳解與配置2.1 輸入類型與量程設定 2.2 輸入信號處理功能 2.3 高級運算與補償功能 偏差：為測量值加固定偏移量。 輸入值校正（/CC1選配件）：多點折線校正。 熱電偶冷端補償：補償冷端溫度變化帶來的誤差。 熱電偶/1-5V斷偶檢測：檢測信號斷路并報警。
第三章：報警功能配置與管理3.1 報警類型與設定 3.2 報警高級設置 報警滯后：防止報警頻繁動作。 報警輸出繼電器動作：選擇報警時繼電器動作方式。 診斷輸出：記錄儀故障時觸發繼電器101。
第四章：記錄與打印功能全解析4.1 曲線記錄 4.2 送紙速度與區域記錄 4.3 打印輸出功能 4.4 高級記錄功能
第五章：維護、校準與故障排除5.1 定期檢查與清潔 5.2 校準 5.3 筆位/打點位置調整 5.4 故障排除 第六章：選配件與高級功能簡介通信功能（/C3, /C7）：遠程監控與數據采集。 報警輸出繼電器（/A1, /A2, /A3）：提供更多繼電器輸出點。 遠程控制（/R1）：外接信號控制記錄儀功能。 標題打?。?BT1）：增強批處理打印功能。 輸入值校正（/CC1）：高精度多點折線校正。 擴展輸入（/N1, /N3）：支持更多熱電偶與熱電阻類型。
第七章：總結與最佳實踐建議先規劃，后設置：明確每個通道設置要求。 善用功能設定向?qū)?/span>：復雜配置時提供巨大幫助。 注重信號質量：確保接線、接地、濾波正確。 合理使用打印功能：根據需求設置打印間隔與事件標記。 建立維護日歷：定期清潔、檢查、校準。 安全操作：斷電后進行接線與維護，遵守安全標志。
|
