ABB ACH580變頻器“Start interlock 1”故障深度解析與系統性解決方案

摘要

本文針對ABB ACH580系列變頻器常見的“Start interlock 1”（啟動互鎖1）故障，從故障機理、核心原因、診斷流程到解決方案進行全面剖析。通過結合官方技術手冊、工程實踐案例及深層技術原理，構建“信號鏈-配置層-系統級”三級診斷體系，為工業與HVAC領域工程師提供從基礎排查到復雜系統調試的全流程指導，助力快速恢復設備運行并預防故障復發。

引言

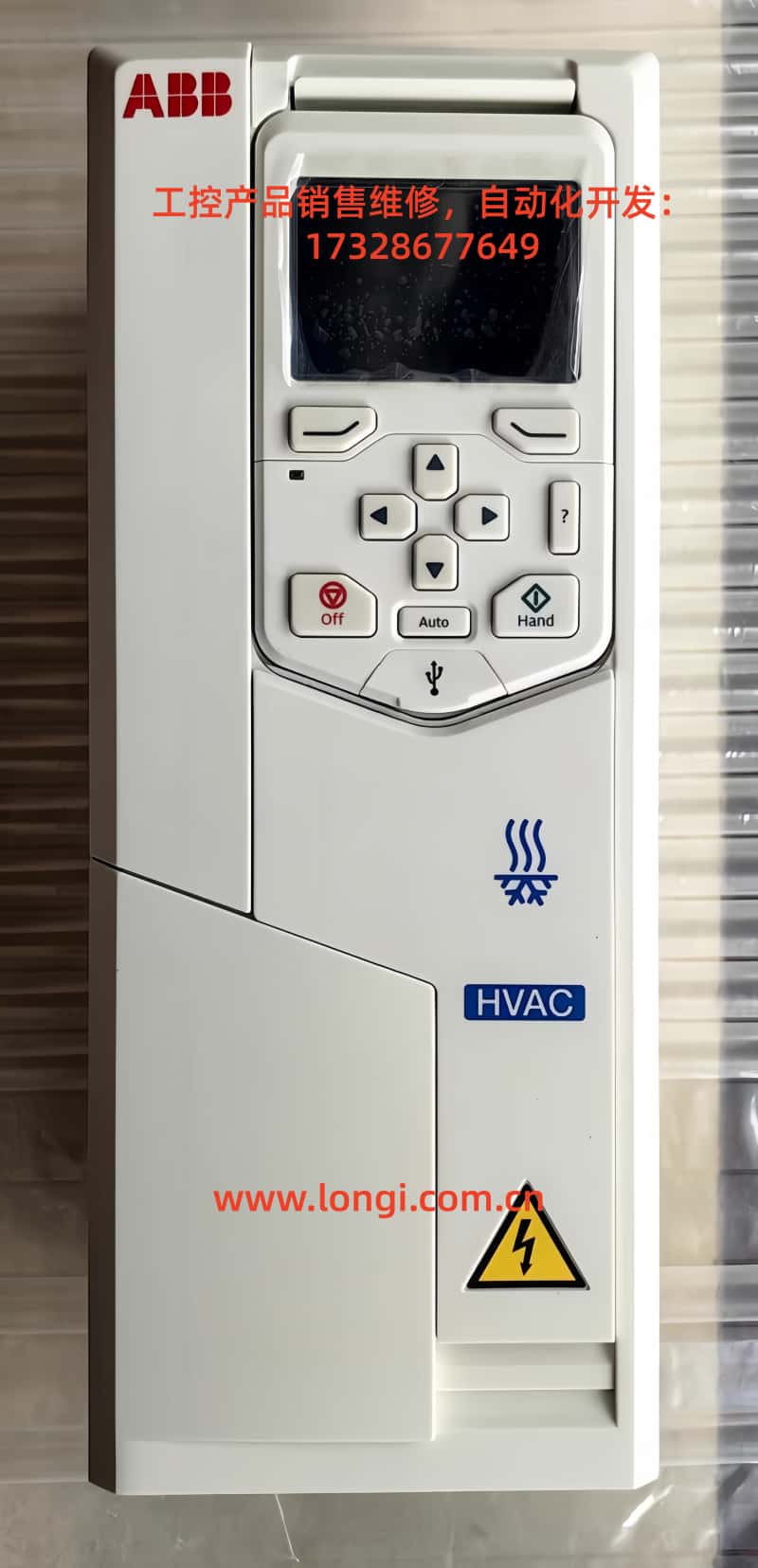

在現代工業自動化與HVAC（暖通空調）系統中，變頻器作為電機驅動核心設備，其穩定性直接決定生產效率與能源消耗。ABB ACH580系列變頻器以高效節能、可靠性強等特點廣泛應用于風機、水泵、壓縮機等負載場景。然而，“Start interlock 1”故障是導致設備無法啟動的高頻問題之一。本文將從故障本質出發，通過技術拆解與案例驗證，提供一套系統化的故障解決方法論。

一、故障本質與安全機制解析

1.1 “Start interlock 1”的定義與功能

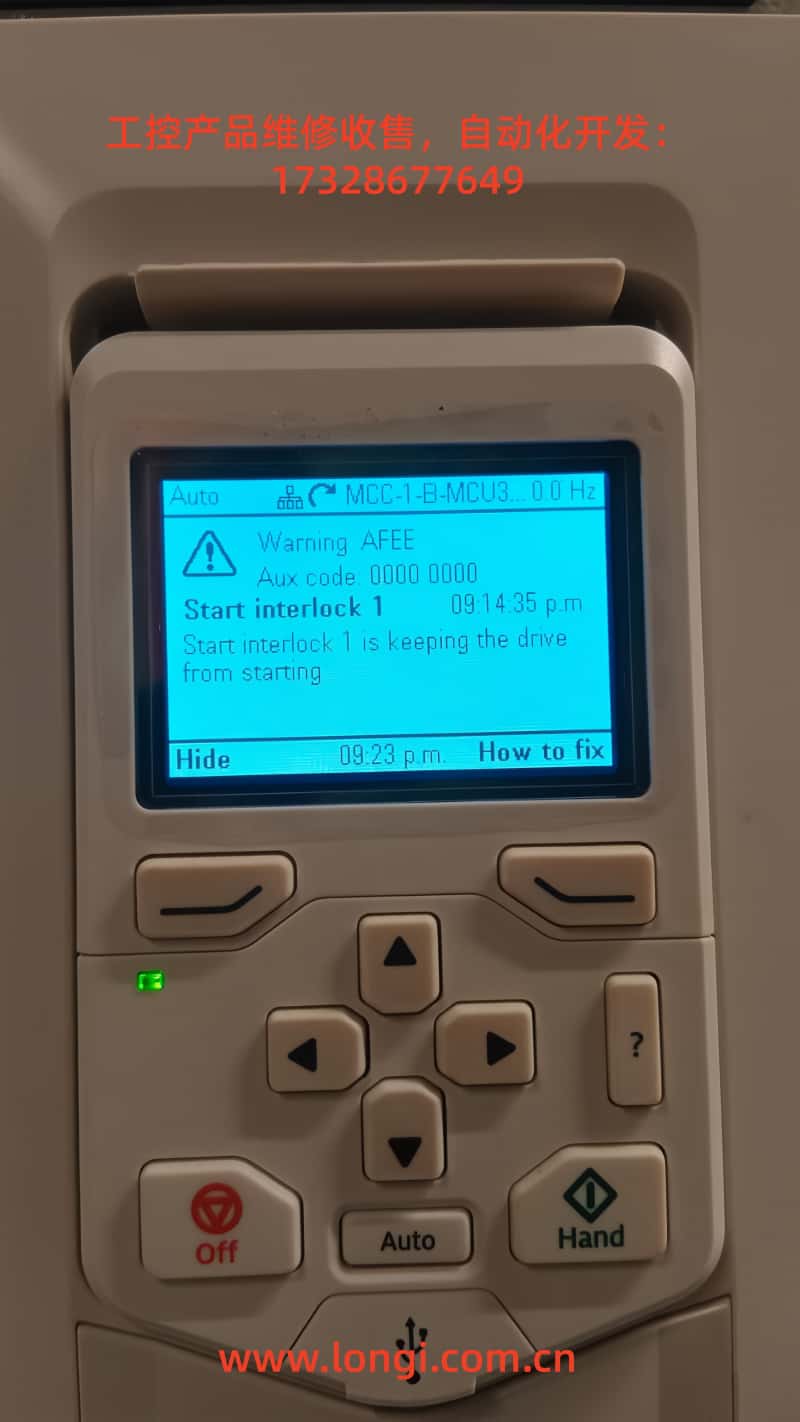

“Start interlock 1”（啟動互鎖1）是ABB ACH580變頻器內置的安全保護邏輯，旨在確保驅動器僅在外部條件滿足時啟動電機。其核心功能是通過監測預設的數字輸入信號（默認DI4端子）或通信指令狀態，判斷設備是否具備啟動條件。當互鎖信號無效時，變頻器立即阻斷啟動流程，并在面板顯示警告，同時伴隨AFEE代碼。

1.2 安全機制設計邏輯

該保護機制遵循IEC 61800-5-1功能安全標準，屬于“安全相關停止功能”（SRS）的范疇。其設計邏輯可概括為“與門控制”：

• 條件1：驅動器無硬件故障（如過流、過壓、過熱等致命錯誤）；

• 條件2：外部啟動指令有效（如面板“Hand”模式啟動、遠程DI信號或總線控制字）；

• 條件3：“Start interlock 1”信號有效（默認高電平1或通信位使能）。
  三者同時滿足時，變頻器方可進入啟動序列，否則觸發互鎖保護。

二、核心故障原因深度拆解

根據ABB技術手冊及工程案例統計，“Start interlock 1”故障可分為四大類：

2.1 外部信號鏈路異常（占比45%）

2.1.1 數字輸入端子故障

• 接線問題：DI4端子松動、氧化或線纜破損導致信號斷路，常見于振動環境（如水泵房）或頻繁插拔場景；

• 電源沖突：外部傳感器（如壓力開關、限位器）與變頻器DI端子供電邏輯沖突（如傳感器為PNP輸出，而變頻器DI配置為NPN輸入）；

• 干擾影響：模擬量線纜與動力電纜并行敷設，導致電磁干擾（EMI）引發信號誤判，尤其在變頻調速系統中高頻諧波干擾顯著。

2.1.2 外部安全設備觸發

HVAC系統中，互鎖信號常關聯關鍵安全設備，典型觸發場景包括：

• 壓力保護：水泵入口壓力開關（低壓力）或出口安全閥（超壓）動作；

• 溫度聯鎖：換熱器防凍開關、電機繞組超溫保護觸發；

• 機械限位：風閥執行器末端限位開關未復位、皮帶斷裂檢測傳感器動作；

• 消防信號：樓宇消防系統聯動，強制切斷空調機組電源（如FAS系統發送停機指令）。

2.2 參數配置錯誤（占比30%）

2.2.1 互鎖源選擇不當

參數20.41（Start interlock 1 source）用于定義互鎖信號來源，常見配置錯誤包括：

• 源選擇與實際接線不符：例如實際使用DI5端子，卻誤設為“DI4”；

• 通信源配置沖突：在Modbus或BACnet控制模式下，誤將互鎖源設為“數字輸入”而非“通信控制字位”；

• 邏輯電平錯誤：參數20.42（Start interlock 1 active level）設為“高電平有效”，但外部傳感器輸出低電平信號。

2.2.2 多泵/PFC系統配置異常

在恒壓供水或多風機聯動系統（PFC功能）中，互鎖故障常與以下參數相關：

• 節點配置錯誤：參數76.22（PFC number of nodes）設為3臺泵，但實際僅2臺在線，導致主從通信超時；

• 運行許可超時：參數76.64（Run permissive timeout）設置過短（如默認5秒），而外部PLC啟動指令延遲發送，觸發超時互鎖；

• 同步參數不一致：多泵系統中各變頻器參數76.101（PFC sync word 1）、76.102（PFC sync word 2）未統一，導致節點間狀態誤判。

2.3 通信與控制邏輯故障（占比15%）

2.3.1 現場總線通信異常

在工業以太網（如Profinet）或Modbus RTU控制場景中，通信中斷或數據錯誤會導致互鎖信號丟失：

• 總線物理層故障：網線破損、終端電阻缺失（Profinet需110Ω終端電阻）、接地不良導致共模干擾；

• 協議數據錯誤：控制字位定義錯誤（如互鎖對應Modbus寄存器地址0x0002的Bit3未置1）；

• 從站超時：變頻器作為從站時，主站（如PLC）通信周期超過參數32.05（Bus timeout）設定值（默認2000ms），觸發“通信互鎖失效”。

2.3.2 控制模式切換沖突

當變頻器在“Auto”（自動）與“Hand”（手動）模式間頻繁切換時，若外部控制系統未同步更新互鎖信號，可能導致邏輯沖突：
例如：在“Auto”模式下由PLC控制互鎖信號，切換至“Hand”模式后，PLC未發送釋放指令，導致互鎖信號持續無效。

2.4 硬件與電源故障（占比10%）

2.4.1 變頻器內部故障

• DI端子模塊損壞：浪涌電壓（如雷擊）或過流導致數字輸入光耦燒毀，常見于未配置浪涌保護器（SPD）的戶外設備；

• CPU板邏輯錯誤：主控板程序跑飛或EEPROM參數錯亂，可通過“恢復出廠設置”（參數96.06）驗證；

• 電源模塊異常：輔助電源（+24V DC）紋波過大（超過50mV），導致DI信號檢測電路誤判。

2.4.2 外部電源波動

• 欠壓影響：AC 220V控制電源電壓低于180V時，DI端子內部上拉電阻分壓不足，導致信號誤判為“低電平”；

• 接地故障：系統接地電阻超標（大于4Ω），導致共模電壓干擾DI信號檢測回路。

三、系統性診斷流程與工具

3.1 故障診斷基本原則

遵循“從簡到繁、從外到內”的排查邏輯，優先排除外部因素（接線、電源、外部設備），再檢查參數配置，最后考慮硬件故障。推薦使用“二分法”定位：先通過面板監控參數判斷互鎖源狀態，再分段測試信號鏈路。

3.2 基礎排查工具與步驟

3.2.1 面板監控與參數讀取

• 狀態參數查詢：

• 進入?yún)?shù)10.02（DI delayed status），查看互鎖對應DI端子狀態（如DI4顯示“0”表示信號無效）；

• 檢查參數06.18（Drive status word 2），Bit4（Start interlock 1 active）為“0”表示互鎖未滿足；

• 多泵系統中，參數76.02（PFC status word）Bit0（Run permissive active）可判斷系統級互鎖狀態。

• 事件日志分析：
  進入?yún)?shù)04.40（Latest fault code）及04.41（Fault time），確認故障發生時間與關聯事件（如是否伴隨“Overvoltage”或“Communication loss”）。

3.2.2 電氣測試工具應用

• 萬用表：測量DI端子與COM間電壓（PNP輸入時，信號有效應為+24V，無效為0V）；

• 示波器：檢測DI信號波形，判斷是否存在毛刺或干擾（正常信號應無超過50mV的紋波）；

• 兆歐表：測量DI線纜絕緣電阻（應大于10MΩ），排除接地故障。

3.3 進階診斷：信號鏈完整性測試

以默認DI4端子為例，構建“信號鏈測試表”：

3.4 多系統聯動診斷（以HVAC為例）

在樓宇自控系統（BAS）中，需結合以下步驟排查：

• BACnet通信測試：通過ABB Drive composer軟件監控BV20（Start interlock 1）對象狀態，確認BAS系統是否發送“1”（允許啟動）；

• 聯動邏輯驗證：在BAS編程軟件（如Tridium Niagara）中，檢查互鎖條件（如“風閥全開”AND“消防信號正常”）是否滿足；

• 超時參數調整：若BAS指令延遲，可將參數76.64（Run permissive timeout）延長至10秒。

四、全場景解決方案與案例

4.1 外部信號鏈路修復方案

案例1：水泵房DI端子松動導致互鎖失效

• 故障現象：某小區二次供水系統，ACH580變頻器報“Start interlock 1”，面板顯示DI4狀態為0。

• 排查過程：

• 測量DI4與COM端子電壓為0V（正常應為24V）；

• 檢查接線端子排，發現DI4端子螺絲松動，線纜氧化。

• 解決方案：

• 用細砂紙清理端子氧化層，重新壓接線纜并緊固螺絲；

• 在端子排處增加防松標識，制定每月巡檢計劃。

• 結果：重啟后故障消失，運行穩定。

案例2：電磁干擾導致信號誤判

• 故障現象：某商場空調機組，變頻器運行中隨機報互鎖故障，DI信號波動。

• 解決方案：

• 將DI信號線更換為雙絞屏蔽線，屏蔽層單端接地（變頻器側）；

• 調整布線路由，與動力電纜間距保持30cm以上；

• 在DI端子前加裝RC濾波電路（100Ω電阻+104電容）。

• 結果：干擾消除，故障未再?gòu)?fù)發。

4.2 參數配置優化方案

案例3：多泵系統PFC參數配置錯誤

• 故障現象：某工廠恒壓供水系統（3臺泵），2號泵報“Start interlock 1”，無法參與輪換。

• 排查過程：

• 檢查參數76.22（PFC number of nodes）設為“3”，但76.25（Number of motors）設為“2”；

• 參數76.101（Sync word 1）主從站不一致（主站0x1234，從站0x1235）。

• 解決方案：

• 統一設置76.22=3，76.25=3；

• 通過Drive composer軟件同步所有泵參數（勾選“PFC同步”選項）。

• 結果：系統重啟后，3臺泵正常輪換，互鎖故障解除。

4.3 硬件故障修復與預防

案例4：DI模塊浪涌損壞

• 故障現象：某戶外風機變頻器，雷雨過后報“Start interlock 1”，DI4端子無信號輸入。

• 排查過程：

• 測量DI4端子對地電阻為0Ω（正常應無窮大），判斷光耦燒毀。

• 解決方案：

• 更換DI輸入模塊（型號：ACH-0201）；

• 在DI端子前加裝防雷浪涌保護器（Imax≥20kA，Up≤1.5kV）。

• 結果：模塊更換后，信號恢復正常，后續雷雨季節未再損壞。

4.4 系統級互鎖邏輯優化

案例5：樓宇消防聯動互鎖設計

• 需求：某醫院潔凈空調系統，要求消防信號觸發時，變頻器立即停機且禁止重啟（互鎖鎖定）。

• 解決方案：

• 20.41=DI6（消防信號輸入端子）；

• 20.42=低電平有效（消防動作時DI6=0V）；

• 20.45（Start interlock stop mode）=1（斜坡停止）。

• 參數配置：

• 外部電路：消防信號繼電器觸點串聯至DI6與COM，確保消防動作時可靠斷開。

• 效果：消防信號觸發后，變頻器按10秒斜坡停機，且互鎖鎖定，需手動復位消防信號方可重啟。

五、預防性維護與長期可靠性提升

5.1 定期維護計劃（建議周期）

• 每日檢查：面板無互鎖警告，DI信號狀態正常（通過參數10.02監控）；

• 每月維護：緊固DI端子螺絲，測量絕緣電阻，清理變頻器濾網；

• 季度校準：使用信號發生器校準DI信號檢測閾值（通過Drive composer軟件）；

• 年度檢測：測試?yán)擞勘Ｗo(hù)器性能，檢查接地電阻（≤4Ω）。

5.2 設計階段優化建議

• 硬件選型：DI端子優先選擇帶浪涌保護的型號（如ACH580-01系列）；

• 布線規范：DI信號采用雙絞屏蔽線，長度≤50米，避免與變頻器輸出電纜平行；

• 冗余設計：關鍵互鎖信號（如消防、壓力保護）采用雙回路輸入，提高可靠性；

• 參數備份：通過USB或Drive composer定期備份參數，避免配置丟失。

5.3 智能化監控方案

通過ABB Ability?云平臺或本地SCADA系統，構建“互鎖信號趨勢分析”功能：

• 實時監控DI信號波動，設置閾值報警（如信號抖動＞5次/分鐘）；

• 記錄互鎖觸發頻次與關聯事件，生成預防性維護報告；

• 遠程參數修改與故障復位，減少現場干預時間。

結論

“Start interlock 1”故障是ACH580變頻器對外部系統狀態的直接反饋，其本質是“安全邏輯與實際工況的不匹配”。解決該故障需工程師具備“電氣+控制+系統”的跨學科思維，通過本文提出的“三級診斷體系”（信號鏈-配置層-系統級），可高效定位問題根源。在工業4.0背景下，結合預防性維護與智能化監控，不僅能快速解決現有故障，更能實現從“被動維修”到“主動預防”的轉型，為設備全生命周期可靠性提供保障。
