MKS PDR-C-2C電源數字讀出器全面使用指南

產品概述與核心功能

MKS PDR-C-2C是一款專業級電源供應與數字讀出系統，專為工業級壓力監測與控制應用設計。該產品采用標準半機架式安裝，集成了高精度電源供應和雙通道壓力信號處理能力。

核心功能特點：

• 雙通道壓力監測：可同時連接兩個獨立的壓力傳感器，實現寬范圍壓力監測。

• 高精度數字顯示：4?位LED數字面板表，提供精確到0.01%的讀數精度。

• 可編程設定點控制：配備兩個獨立設定點繼電器，可自定義觸發閾值。

• 多單位顯示：支持mmHg、psi、kPa、mbar、inHg、inH?O、cmH?O七種工程單位。

• 穩定電源輸出：提供±15VDC/600mA雙路輸出，滿足大多數壓力傳感器需求。

• 自動通道切換：智能監測雙通道壓力值，自動切換顯示范圍最優的傳感器數據。

與單通道版本PDR-C-1C相比，PDR-C-2C增加了雙傳感器接口和智能通道管理功能，適合需要寬量程壓力監測的應用場景。系統采用模塊化設計，維護簡便，所有關鍵參數均可通過前面板直接調整。

安全操作規范

電氣安全警告

• 接地要求：設備必須通過電源線的接地導體正確接地。失去保護接地連接時，所有可接觸導電部件可能帶電，存在觸電風險。

• 電源注意事項：

• 僅使用符合規格的電源線（導體截面積≥0.75mm2）。

• 必須使用設備指定的保險絲類型（120VAC用1ASB，240VAC用?ASB）。

• 電源電壓范圍：117/234V±15%，50-60Hz。

• 高壓警告：控制器通電時，電纜和傳感器中存在高壓，非專業人員禁止打開設備外殼。

操作環境要求

• 溫度范圍：0°C至50°C。

• 通風要求：安裝位置需保證設備周圍空氣流通。

• 禁止環境：不得在爆炸性環境中使用，除非設備獲得相關認證。

維護安全

• 禁止私自改裝：不得安裝替代零件或?qū)x器進行任何未經授權的修改。

• 專業維修：組件更換和內部調整必須由合格的服務人員進行。

• 清潔保養：定期檢查電纜磨損情況，檢查外殼是否有可見損壞跡象。

設備安裝與連接

開箱檢查

收到PDR-C-2C設備后，應進行以下檢查：

• 檢查包裝是否有明顯損壞痕跡。

• 核對裝箱清單：

• 標準配置：PDR-C-2C主機、使用手冊。

• 可選配件：電氣連接器附件套件(PDR-C-2C-K1)、接口電纜。

如發現任何損壞，應立即通知承運商和MKS公司。需要將設備返回MKS時，必須先聯系MKS服務中心獲取設備返回授權號(ERA Number)。

機械安裝

設備采用標準19英寸半機架設計，安裝時需注意：

• 確保安裝位置有足夠空間散熱（建議兩側保留至少5cm空間）。

• 使用合適的機架安裝硬件固定設備。

• 避免安裝在振動強烈或灰塵過多的環境中。

電氣連接

電源連接步驟：

1. 確認設備后部電壓選擇卡設置與當?shù)仉娋W(wǎng)電壓匹配。

2. 插入符合規格的電源線（導體截面積≥0.75mm2）。

3. 連接至正確接地的電源插座。

壓力傳感器連接：

PDR-C-2C提供兩個6位端子排傳感器接口，接線定義如下：

接地系統：

PDR-C-2C采用三地系統：

• 數字地(D GND)：電源返回路徑。

• 模擬地(A GND)：DC輸出信號返回路徑。

• 機箱地：設備外殼接地。

當連接僅有兩地系統的壓力傳感器時，應將D GND和A GND連接到傳感器的公共地，然后將PDR的機箱地連接到傳感器的機箱地。

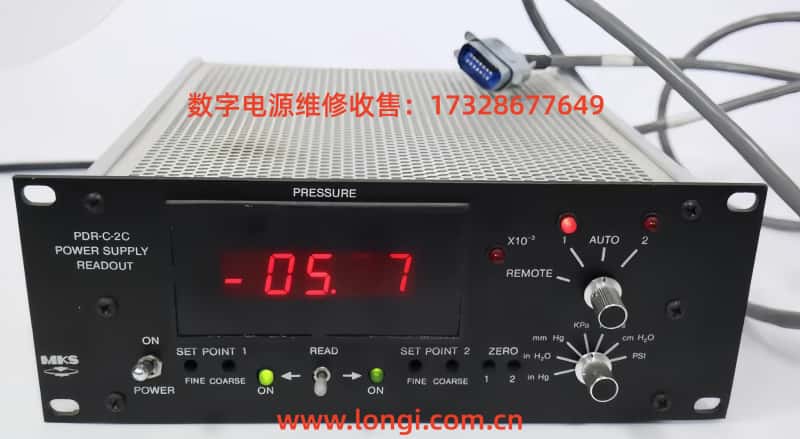

前面板功能詳解

顯示區域

• 4?位LED顯示：紅色平面LED數碼管，顯示范圍-19999至19999。

• x10?3指示燈：亮起表示當前顯示值需乘以0.001。

• 通道指示燈：顯示當前活躍的壓力通道(1或2)。

功能開關

• 電源開關(Power)：控制設備主電源通斷。

• 工程單位選擇開關：七檔旋轉開關，可選單位：

• mmHg

• psi

• kPa

• mbar

• inHg

• inH?O

• cmH?O

• 通道選擇/遠程/自動開關（PDR-C-2C特有）：

• 位置"1"：固定顯示通道1。

• 位置"2"：固定顯示通道2。

• "AUTO"：自動通道切換模式。

• "REMOTE"：允許通過后接口遠程選擇通道。

調節控制

• 零點調節(Zero)：

• 用于壓力信號的精細零點校正。

• 調節范圍：±1.5%滿量程。

• 絕對壓力計需抽真空至低于其分辨率后才能調節。

• 差壓計應進行交叉端口。

• 設定點調節(Set Point)：

• 每通道獨立Coarse(粗調)和Fine(細調)旋鈕。

• 調節范圍：0-100%滿量程壓力。

• 配合"Read Set Point"開關可實時查看設定值。

• 設定點讀取開關(Read Set Point)：

• 中位：顯示當前壓力值。

• 向左撥：顯示通道1設定點值。

• 向右撥：顯示通道2設定點值。

• 釋放后自動返回中位。

狀態指示

• 設定點繼電器指示燈：LED亮起表示對應繼電器吸合（壓力低于設定值）。

• 過載指示：顯示空白表示輸入信號超過約11V。

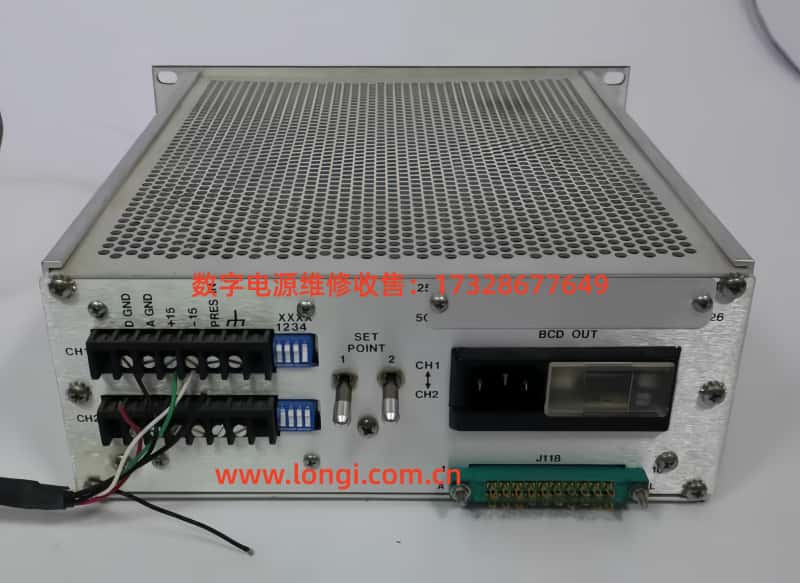

后面板接口詳解

壓力傳感器接口

兩個6位端子排，用于連接壓力傳感器，提供傳感器工作電源(±15V)和信號輸入。每組接口包含獨立的十進制小數點選擇開關。

小數點選擇開關

4PST搖臂開關，根據傳感器量程設置顯示小數點位：

注意：每個通道只能有一個開關處于ON位置，同時閉合多個開關會導致顯示異常。

電源接口模塊

接受標準電源線，內置線路濾波器，電壓選擇卡可見于塑料窗口后。

更換電壓步驟：

1. 拔下電源線，向左滑動塑料窗。

2. 向外拉保險絲桿彈出保險絲。

3. 用探針取出電壓選擇卡。

4. 重新插入卡，使所需電壓朝外。

5. 裝入適當保險絲。

6. 向右滑動窗口。

7. 插入電源線。

接口連接器(J118)

20針接口，提供外部控制信號接入：

BCD輸出連接器(可選)

提供5V BCD邏輯輸出，可直接連接數字設備實現遠程讀數：

• 數據更新周期約0.5秒。

• 包含極性、超量程等狀態信號。

• 可通過控制線實現多設備總線共享。

操作理論與工作模式

壓力信號處理流程

傳感器信號通過后面板端子排輸入，經過輸入放大器(U1)加入精細零點校正，信號分為三路：

• 輸出緩沖放大器(U2,U3)→后接口。

• 設定點比較電路。

• 工程單位縮放電路→顯示DVM。

設定點系統

• 兩個獨立設定點繼電器。

• 通過后面板開關選擇監控哪個壓力信號(PDR-C-2C)。

• 比較輸入信號與可調參考電壓(前面板控制)。

• "故障安全"邏輯：無電源狀態=高壓狀態。

• 可通過J118接口的LATCH線遠程鎖定繼電器狀態。

自動通道切換邏輯(PDR-C-2C特有)

比較器監測通道1信號：

• 90%滿量程觸發。

• 100%滿量程觸發。

• 通道1<90%：顯示通道1。

• 通道1>100%：自動切換至通道2。

• 通道1從>100%降至<90%：切換回通道1。

電源系統

• 提供±15V內部電路和傳感器電源。

• 過載和過熱保護。

• 為比較器提供精密參考電壓。

• 顯示DVM自帶+5V電源。

高級功能配置

工程單位校準

1. 短接壓力輸入與信號地。

2. 連接DVM至模擬地和CH1信號測試點。

3. 通電調整ZERO微調使DVM顯示0.000V±0.0005V。

4. 施加10.0000V±0.0005V標準信號。

5. 根據所選單位調整對應微調電阻：

   單位	微調電阻	理論顯示值
   mbar	R47	13332
   kPa	R47	13332
   mmHg	R49	10000
   psi	R44	19337
   cmH?O	R55	13597
   inH?O	R51	5353
   inHg	R53	3937

遠程控制接口應用

通過J118接口可實現：

• 遠程通道選擇：引腳C輸入高電平(或懸空)選擇通道1，低電平選擇通道2。

• 繼電器狀態鎖定：拉低引腳6或7可鎖定對應繼電器狀態。

• 模擬信號監控：

• 引腳H：通道1 0-10V輸出(含零點校正)。

• 引腳F：通道2 0-10V輸出。

• 引腳4：工程單位切換后輸出。

BCD輸出配置(可選功能)

• 數據就緒信號(DATA READY)：高電平表示BCD數據有效。

• 位使能控制：將DIGIT ENABLE線接地可讀取對應位BCD數據。

• 極性輸出：指示讀數正負。

• 超量程信號：指示輸入超出量程。

系統維護與故障排除

日常維護

• 定期檢查電纜磨損情況。

• 檢查外殼是否有可見損傷。

• 清潔通風孔，確保散熱良好。

• 檢查所有連接器是否牢固。

故障隔離流程

電源檢查：

• 測量±15V輸出(相對于P GND)。

• 正常范圍：14.8-15.2V。

• 紋波<10mVp-p。

• 異常時斷開傳感器重測。

信號通路檢查：

• 用10kΩ和5.1kΩ電阻模擬傳感器輸入(應產生9.6-10.3V)。

• 測量各測試點電壓是否正常。

• 檢查U1、U2、U3等關鍵運放。

設定點電路檢查：

• 確認比較器輸入電壓(應跟隨設定點調節)。

• 檢查繼電器驅動電路(Q5、Q6)。

• 測試?yán)^電器觸點狀態。

通道選擇電路檢查(PDR-C-2C)：

• 驗證U4、U5比較器切換點(9V和10V)。

• 檢查繼電器K1切換狀態。

• 測試遠程選擇邏輯(U6)。

常見問題處理

問題1：顯示不準確

• 檢查傳感器連接。

• 驗證小數點開關設置。

• 重新校準工程單位。

問題2：繼電器不動作

• 檢查設定點調節。

• 測量比較器輸出。

• 驗證繼電器驅動電壓。

問題3：自動切換失效

• 檢查通道1信號是否達到切換閾值。

• 驗證U4、U5比較器工作狀態。

• 測試通道選擇繼電器。

技術規范與型號說明

物理規格

• 尺寸：標準半機架寬度。

• 顯示：4?位紅色LED。

• 重量：3.2kg。

• 連接器：20針接口、6位端子排。

電氣規格

• 功耗：65W(滿載)。

• 工作電壓：117/234V±15%，50-60Hz。

• 電源輸出：±15V@600mA。

• 模擬輸出：0-10V(10kΩ負載)。

• 儀表精度：0.01%讀數±1字。

• 輸入阻抗：900kΩ。

設定點規格

• 繼電器配置：?jiǎn)蔚峨p擲(SPDT)。

• 觸點額定值：2A@28VDC或1A@120VAC。

• 遲滯：0.5%滿量程。

• 調節范圍：100%滿量程。

型號編碼

PDRCXXYYY格式：

• XX：通道數(2C表示雙通道)。

• YYY：選項(BCD表示BCD輸出，E表示CE認證)。

應用案例與最佳實踐

寬量程壓力監測系統

• 配置建議：

• 通道1連接高精度低壓傳感器(如10Torr)。

• 通道2連接大量程傳感器(如1000Torr)。

• 設置"AUTO"模式實現無縫量程切換。

• 設定點1用于低壓報警，設定點2用于高壓報警。

工業過程控制集成

• 集成方案：

• 通過J118接口連接PLC。

• 使用0-10V輸出監控壓力。

• 通過數字線獲取繼電器狀態。

• 遠程切換顯示通道。

• BCD接口連接數字記錄儀。

• 設定點控制安全閥或報警器。

維護技巧

• 定期校準：

• 零點校準每年至少一次。

• 全量程校準每兩年一次。

• 傳感器連接：

• 使用屏蔽電纜減少干擾。

• 避免與電源線平行走線。

• 環境控制：

• 保持工作環境清潔。

• 控制環境溫度在推薦范圍內。

附錄：配套傳感器與配件

兼容壓力傳感器

MKS Baratron系列兼容傳感器：

推薦配件

• 電氣連接套件：PDR-C-2C-K1

• 包含安裝所需連接器。

• 提供備用保險絲。

• 接口電纜：

• 20針接口轉接線。

• BCD輸出電纜。

• 校準工具：

• 精密電壓源。

• 高精度數字萬用表。

通過本指南的系統學習，用戶應能全面掌握MKS PDR-C-2C電源數字讀出器的各項功能與操作方法，在實際應用中充分發揮其高性能優勢，為工業壓力監測與控制提供可靠解決方案。
